Создание вспомогательных элементов из справочных плоскостей

Чтобы создать вспомогательные элементы из справочных плоскостей, выполните следующие действия.

  1. На вкладке Структурная система нажмите Вспомогательный элемент .
  2. Нажмите Закрепить в верхней части PropertyManager.
  3. Выберите Элемент опорной плоскости для параметра Тип вспомогательного элемента.
  4. Для параметра Опорная плоскость выберите вторую плоскость во всплывающем дереве конструирования FeatureManager.

  5. Нажмите Связать и выберите Пары элементов.
    С помощью параметра Связать можно создавать цепочку пар элементов. Конечная точка первой пары элементов используется в качестве начальной точки следующей пары элементов в цепочке.

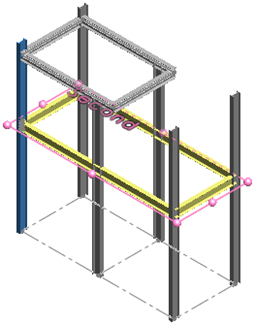

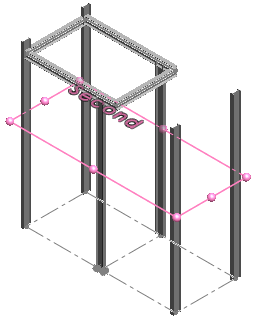

  6. В графической области выберите первые два элемента выступа, как показано на рисунке.
    В окне PropertyManager эта пара элементов отображается как Member1, Member9.

  7. Выберите остальные вертикальные элементы.
  8. Нажмите правой кнопкой мыши Пары элементов выберите Удалить, чтобы удалить Member1, <выбор> из следующего списка:
    • Member1 Member9
    • Member9 Member4
    • Member4 Member3
    • Member3 Member10
    • Member2 Member1
    • Member1,<выбор>
    Элементы в списке могут различаться в зависимости от выбранного порядка списка.
  9. В окне PropertyManager нажмите Опорная плоскость.

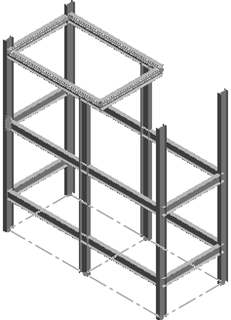

  10. Во всплывающем дереве конструирования FeatureManager нажмите на первую плоскость, чтобы добавить еще один уровень вспомогательных элементов.
  11. Выберите .
