Создание перпендикулярных плоскостей

Чтобы создать плоскость, перпендикулярную виду:

  1. Приведите модель в соответствие с нужной ориентацией вида.
  2. Нажмите Плоскость (панель инструментов "Справочная геометрия") или Вставка > Справочная геометрия > Плоскость.

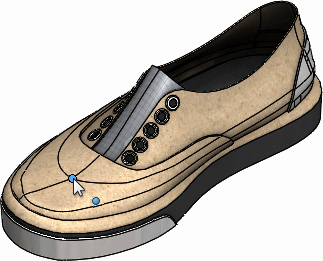

  3. В списке Первая ссылка выберите вершину в графической области.

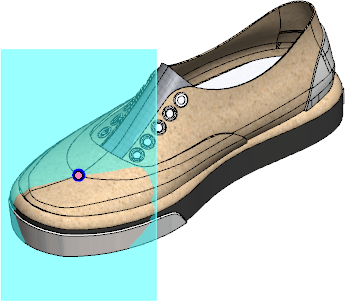

  4. В компоненте PropertyManager перейдите в раздел Первая ссылка и нажмите Параллельно экрану .
  5. При необходимости введите значение в поле Расстояние, чтобы сместить плоскость по отношению к эталонной вершине.
  6. Нажмите .
    Чтобы изменить положение плоскости, поверните модель и нажмите Обновить плоскость в PropertyManager.
  7. Также можно создать плоскость отсчета, перпендикулярную виду, не используя окно PropertyManager Плоскость. Щелкните правой кнопкой мыши на грани в графической области и выберите Создать плоскость параллельно экрану.

    Программное обеспечение добавит точку трехмерного эскиза На плоскости или На поверхности там, где вы щелкнули правой кнопкой мыши, и разместит плоскость отсчета параллельно экрану в этой точке.

    Точка эскиза может смещаться при смещении поверхности. Чтобы точка эскиза не смещалась, задайте ее положение относительно другой геометрии.
