Экспорт модели SOLIDWORKS для использования с программным обеспечением AEC

Мастер экспорта в AEC позволяет подготовить модель SOLIDWORKS для импорта в программное обеспечение AEC.

Мастер помогает определить основную плоскость модели (на основе пола, на основе потолка / крыши или на основе стены) и применяемый уровень разборки на элементы. Выбранные варианты доступны для предварительного просмотра в графической области перед сохранением упрощенного файла с корректной ориентацией в формате .sat. В полученном файле используются справочные координаты, указанные в мастере.

  1. Откройте модель для экспорта.
  2. Нажмите Экспорт в AEC (Панель инструментов "Инструменты") или Инструменты > Экспорт в AEC.
  3. В PropertyManager в разделе Определить хост:
    1. Выберите тип компонента хоста: Компонент на основе пола, Компонент на основе потолка / крыши или Компонент на основе стены.
    2. Для выбора справочной плоскости хоста используйте всплывающее дерево конструирования FeatureManager.
    3. Для реверса ориентации оси по умолчанию можно выбрать Переставить нормаль.
      По умолчанию используется нижеследующая активная система координат.
      • Компонент на основе пола или потолка / крыши определен по нормали +Z к плоскости пола.
      • Компонент на основе стены определен по нормали +Y к справочной плоскости стены.
    4. Выберите опорную справочную точку на модели.
  4. Нажмите .
  5. На странице Задать деталь для экспорта в разделе Настроить сведения о целевой модели выберите один из следующих вариантов и нажмите Создать предварительный просмотр, чтобы открыть второе графическое окно с предварительным просмотром количества деталей для экспорта.
    • Высокая

      Модель экспортируется как есть, без удаления деталей.

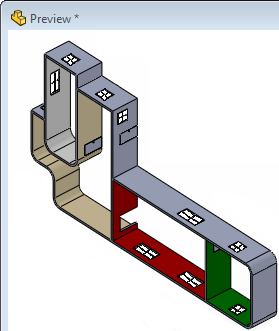

      Окно предварительного просмотра показывает модель в ориентации, ожидаемой от продуктов AEC.

    • Средний

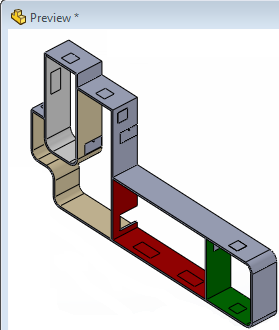

      Все внутренние компоненты удаляются, геометрия внутренних разрезов удаляется и делается цельной. Скругления и фаски с радиусами менее одного дюйма удаляются, отверстия диаметром менее двух дюймов погашаются.

    • Низкое

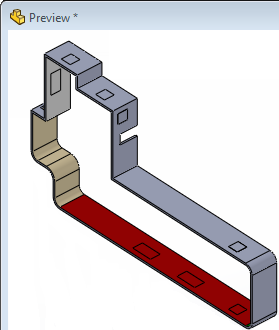

      Все внутренние компоненты удаляются, геометрия внутренних разрезов удаляется и делается цельной. Фаски и скругления с радиусами менее двух дюймов удаляются. Отверстия диаметром менее трех дюймов и вытяжки с общей глубиной менее трех дюймов погашены.

    • Настройка

      Создать предварительный просмотр - недоступно. Нажмите для запуска процесса отмены элементов.

      См. Справку SOLIDWORKS: Инструмент отмены элементов.

  6. Нажмите .
  7. Нажмите Сохранить как файл .SAT.
  8. Укажите имя файла и расположение сохранения, а затем нажмите Сохранить.
