Создание основных элементов из справочных плоскостей

Чтобы создать основные элементы из справочных плоскостей, выполните следующие действия.

  1. Выберите Элемент справочной плоскости для параметра Тип основного элемента.
  2. Для параметра Набор ссылок выберите следующие плоскости, развернув Справочные данные во всплывающем дереве конструирования FeatureManager.

    Можно также отобразить плоскости, нажав Вид > Скрыть/отобразить > Плоскости .

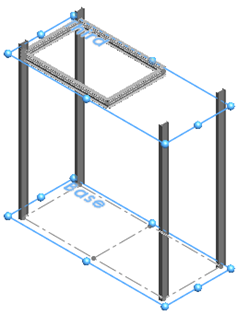

    1. Для поля Начальная и конечная плоскость выберите Базовая и Третья.
      Эти плоскости параллельны и определяют длину элементов.

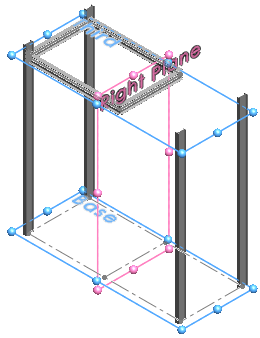

    2. Для набора плоскостей 1 выберите правую плоскость.
      Эта плоскость перпендикулярна и пересекается с начальной и конечной плоскостью.

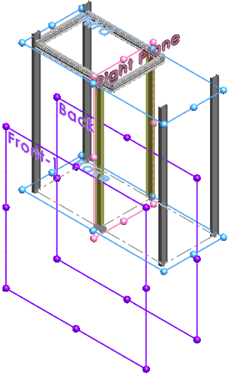

    3. Для поля Набор плоскостей 2 выберите Передняя-1 и Задняя.
      Набор плоскостей 2 пересекается с набором плоскостей 1. Они определяют местоположение двух элементов, находящихся посередине структуры.
  3. Открепите окно PropertyManager и нажмите .

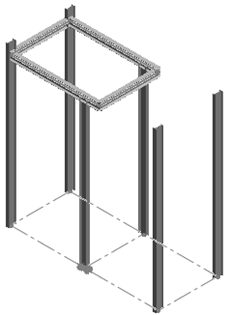

Основные элементы структурной системы созданы.
