Разделение деталей из листового металла

Многотельную деталь из листового металла можно создать с помощью любой команды, в результате применения которой из одного тела создаются несколько тел.

Чтобы разделить деталь из листового металла на несколько тел, используйте перечисленные ниже команды панели инструментов «Элементы».

  • Вытянутый вырез
  • Повернутый вырез
  • Вырез по траектории
  • Вырез по сечениям
  • Вырез по границе
  • Разделить

В данной разделе описывается использование команды Разделить.

Чтобы разделить деталь из листового металла с помощью команды Разделить, выполните следующее.

  1. Откройте деталь, которую необходимо разделить.
  2. Создайте эскиз, с помощью которого будет разделена деталь.
  3. Нажмите кнопку Разделить (панель инструментов «Элементы»).
  4. В разделе Инструменты отсечения окна PropertyManager выберите эскиз.
  5. Нажмите Разрезать деталь.
  6. В Результирующие тела в разделе укажите, для каких тел требуется выполнить операцию разделения.
  7. Также можно нажать на условное обозначение <Нет> для каждого тела и сохранить его в диалоговом окне Сохранить как.
    Имена отобразятся в окне PropertyManager, а условные обозначения – в графической области.
  8. Нажмите .
    Теперь деталь содержит несколько тел из листового металла.

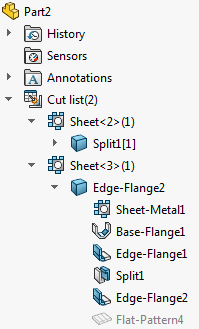

    В списке вырезов дерева конструирования FeatureManager имена тел совпадают с именами разделяющих элементов.

    При добавлении элемента к телу имя в списке вырезов изменяется на имя последнего добавленного элемента. В данном примере при добавлении ребра-кромки имя тела Split1[2] меняется на Edge-Flange2.
