Панель выбора элементов — это плавающая контекстная панель инструментов, которая используется для проведения различия между разными типами элементов DimXpert.
Варианты выбора в панели выбора элементов зависят от того, какая грань и команда являются активными. Панель выбора элементов используется для выбора любых элементов:
- Размеры
- Базы
- Отклонение формы
- Схемы автоматических допусков
- Создание массивов
Порядок расположения элементов в панели выбора элементов зависит от их сложности.
- Основные элементы, например плоскости, цилиндры и конусы, расположены слева.
- Сложные элементы, например отверстия цековки, канавки, прорези и массивы, расположены в центре.
- Составные элементы, например сложные отверстия и точки пересечения, расположены справа. Для составных элементов требуется выбор дополнительных элементов.
При использовании DimXpert одна грань обычно может определить несколько типов элементов, связанных с производством, для которых требуются разные размеры и допуски.

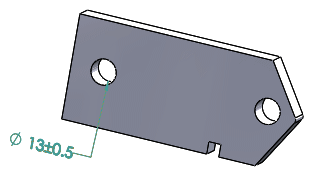

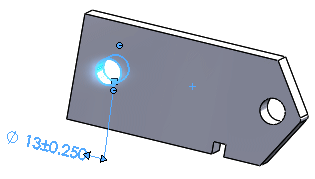

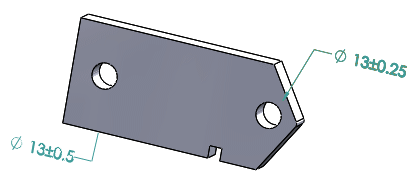

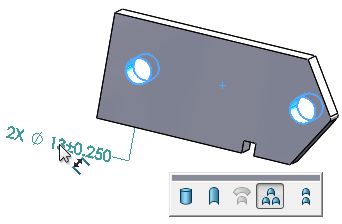

Пример: Использование выбора элементов
Чтобы с помощью панели выбора элементов создать отдельные линейные размеры для массива отверстий:
