Vista de Treehouse en la pestaña Contiene

Puede utilizar la vista de Treehouse en la pestaña Contiene para ver las referencias del archivo seleccionado. Muestra las relaciones padre-hijo en un formato de árbol gráfico.

Barra de herramientas

Versión La versión del archivo para la que se muestran las referencias.

El valor predeterminado es la versión más reciente.

Expanda el control para seleccionar una versión diferente del archivo.

indica una revisión.

indica la versión original.
Configuración La configuración para la que se muestran las referencias.

El valor predeterminado es la configuración activa.

Expanda el control para seleccionar la configuración para la que se enumeran las referencias.

Si selecciona No mostrar configuraciones, se muestran todos los archivos que hagan referencia a alguna configuración.
Niveles Muestra las referencias de archivo para la jerarquía de archivos completa (Visualizar todos los niveles) o solo el nivel superior de la jerarquía de archivos (Solo nivel superior).

La opción está configurada en la opción más reciente que se ha utilizado.

Puede expandir o contraer la jerarquía mediante los controles y de la columna Nombre de archivo.
Exportar Enumera todos los archivos de la estructura de árbol en Microsoft Excel.
Si no tiene instalado Microsoft Excel, la lista se exporta como un archivo <filepath>.csv.
Exportar con miniaturas Enumera todos los archivos junto con miniaturas en Microsoft Excel.
Imprimir > Imprimir todo Imprime la estructura de árbol completa.
Imprimir > Visualización de impresión Imprime la parte de las extensiones que se visualizan. Utilice Zoom encuadre para imprimir una parte expecífica de una extensión.
Imprimir > Imprimir vista preliminar Muestra una vista preliminar de la selección de impresión actual. La vista preliminar se basa en el tamaño, la escala y la orientación del papel.
Vista de tabla Muestra los archivos con sus referencias en formato tabular.
Vista de Treehouse Muestra los archivos con sus referencias en un formato de árbol jerárquico.

Herramientas de Treehouse

Zoom encuadre Aplica el zoom sobre el área seleccionada.
Zoom para ajustar Acerca o aleja para que pueda ver la jerarquía del árbol completa.
Visibilidad > Extensión de nombre de archivo Muestra el nombre del archivo junto con la extensión.
Visibilidad > Icono de tipo de archivo Muestra el icono de archivo en los nodos.
Visibilidad > Visita previa de miniatura Muestra la miniatura del archivo en los nodos.
Estilo de nodo > Vertical Muestra la estructura de árbol en modo vertical.
Estilo de nodo > Horizontal Muestra la estructura de árbol en modo horizontal.
Estilo de nodo > Compacto Muestra solo el nombre de archivo, el icono y la miniatura en los nodos.
Agrupar hijos Agrupa los nodos hijos de un padre. Solo se agrupan los nodos hijos que son nodos de hoja y no tienen otras referencias externas.

Si una referencia hijo también es una referencia padre, no se agrupa. Por ejemplo, los ensamblajes no se agrupan.
Cajón Muestra nodos de dibujo dentro de los nodos de ensamblaje o pieza de referencia. Para mostrar u ocultar el nodo de dibujo, haga clic en el nodo de pieza o ensamblaje de referencia.

Nodos

Cada pieza, ensamblaje y dibujo se representa mediante un nodo en el árbol. Muestra información como el nombre de archivo, el número de instancias y el nombre de configuración. Para ver estos detalles, coloque el cursor sobre el nodo.



1 Icono de tipo de archivo
2 Nombre de archivo
3 Nombre de configuración
4 Cantidad
5 Miniatura
6 Expande el nodo para mostrar más detalles de archivo.

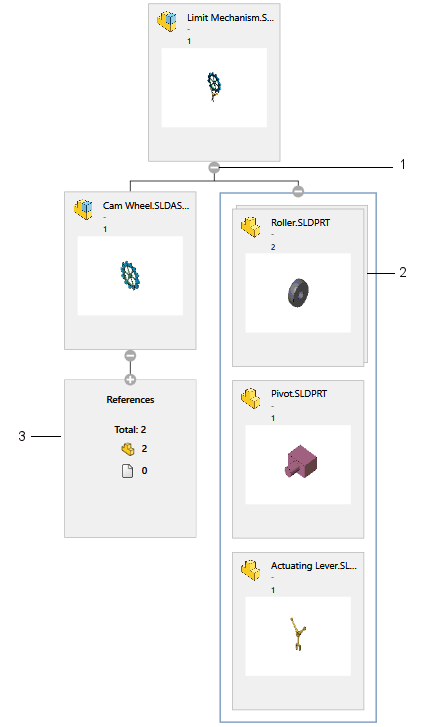

Otros elementos de la interfaz de usuario

1 Expande o contrae los componentes hijo. Mayús+clic para expandir o contraer todos los componentes hijos, incluidos los subensamblajes.
2 Configuraciones múltiples
3 Muestra el recuento de referencias de SOLIDWORKS y las que no son de SOLIDWORKS.
