Coordenadas definidas por el usuario para la orientación de componentes

Puede agregar un sistema de coordenadas definido por el usuario de SOLIDWORKS® a un componente no modelado con el origen de SOLIDWORKS. Puede obtener dichos componentes en el sitio web de un fabricante o en otros sistemas de CAD.

CircuitWorks™ asigna el sistema de coordenadas definido por el usuario como el origen de ECAD al exportar el ensamblaje a CircuitWorks.

Si inserta componentes sin un sistema de coordenadas definido por el usuario en un ensamblaje de CircuitWorks, CircuitWorks asigna el origen de SOLIDWORKS como el origen de ECAD.

Para agregar sus propias coordenadas a un componente, consulte Ayuda de SOLIDWORKS: Sistemas de coordenadas.

Si asigna el nombre CWX al sistema de coordenadas definido por el usuario antes de insertar el componente en la Biblioteca de CircuitWorks, CircuitWorks asigna dicho sistema de coordenadas definido por el usuario como el origen de ECAD y posiciona los componentes correctamente al insertarlos en un ensamblaje de placa de circuitos impresos.

CircuitWorks interpreta la dirección Z positiva de un sistema de coordenadas definido por el usuario como perpendicular al ensamblaje de placa de circuitos impresos. El plano XY representa la superficie de la placa y las direcciones X e Y controlan el ángulo en el que se inserta el componente en el ensamblaje.
Para asignar un nombre distinto de CWX al sistema de coordenadas definido por el usuario que representa el origen de ECAD, haga clic en Herramientas > CircuitWorks > Opciones de CircuitWorks , seleccione Exportación de SOLIDWORKS y modifique la opción Importar y exportar componentes en relación con este sistema de coordenadas.

Ejemplo: Orientación de LED con y sin coordenadas definidas

Las coordenadas de un LED fabricado externamente establecen la dirección Z paralela a la base del LED.

Agregue el LED a la Biblioteca de CircuitWorks sin definir un sistema de coordenadas denominado CWX. Al insertar los componentes LED en el ensamblaje de placa después de crearlo en CircuitWorks, los LED se orientan horizontalmente.

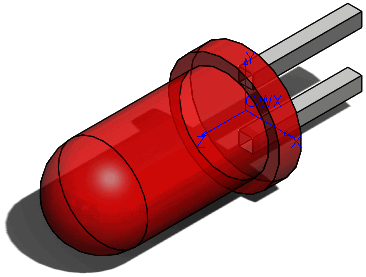

Antes de agregar el componente a la Biblioteca de CircuitWorks, agregue un sistema de coordenadas denominado CWX al componente LED en SOLIDWORKS.

Los LED se orientan correctamente al insertarlos en el ensamblaje de placa.
