PropertyManager Dato indicativo

Se puede asociar un dato indicativo y el símbolo asociado a una cara o arista del modelo.

Para abrir el PropertyManager Dato indicativo:

Haga clic en Dato indicativo (barra de herramientas Anotaciones) o en Insertar > Anotaciones > Dato indicativo.

Estilo

Defina Estilo.

Configuración

Símbolo de destino. Seleccione el estilo para el símbolo de destino:

Símbolo de destino
Símbolo de destino con tamaño de área en el exterior Crea una línea indicativa al globo.
Sin símbolo de destino
Movible horizontal crea un símbolo movible que solo aparece a la izquierda o a la derecha del círculo.
Movible rotacional crea un símbolo movible que señala siempre al dato indicativo.
No móvil desactiva el símbolo movible.

Área indicativa. Seleccione la visualización para área indicativa:

Área de destino X (punto)

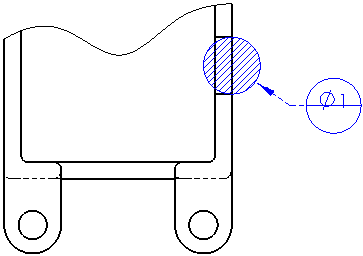

Área de destino circular Aplica un patrón de rayado al área de destino circular.
Área de destino rectangular Aplica un patrón de rayado al área de destino rectangular.
No visualizar el área de destino
Tamaño de área de destino Especifique el Ancho y la Altura (para rectángulos) o el Diámetro (para X y círculos).

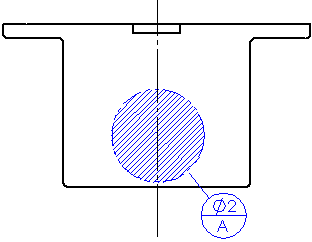

El valor en el primer campo (2) controla el diámetro del círculo del área de destino.

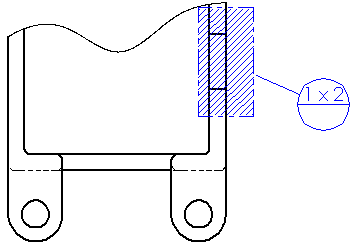

El valor en el primer campo (1) controla la anchura del rectángulo. El valor en el segundo campo (2) controla la altura.
Referencias de datos Especifique hasta tres referencias (globos). La referencia de datos aparece en la mitad inferior del globo.

Línea indicativa

Seleccione un estilo de línea indicativa para controlar los pliegues, la fuente de línea indicativa y los estilos de flecha:

Línea indicativa acodada continua
Línea indicativa acodada discontinua
Línea indicativa continua recta
Línea indicativa discontinua recta
  Seleccione un Estilo de flecha


Capa

En los dibujos con capas etiquetadas, seleccione una capa.
