Organizar sólidos

En el gestor de diseño del FeatureManager, puede organizar y gestionar los sólidos de varias maneras.

  • Agrupe los sólidos en la carpeta Sólidos .
  • Seleccione comandos para aplicar a todos los sólidos que hay dentro de una carpeta.
  • Crear una lista de las operaciones que pertenecen a cada sólido.

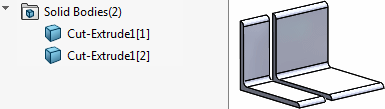

El número de sólidos en el documento de pieza aparece entre paréntesis junto a Sólidos. Si se crean varios sólidos a partir de la misma operación, aparece un número de instancia entre corchetes después de cada instancia mostrada en Sólidos. Por ejemplo, la siguiente pieza contiene dos cuerpos sólidos creados mediante un corte extruido:

La visualización de sólidos ocultos y visibles se puede activar y desactivar. En la zona de gráficos, puede seleccionar los componentes ocultos que desea mostrar.

Agrupación de sólidos en carpetas

Para agrupar sólidos en carpetas:

  1. Expanda Sólidos en el gestor de diseño del FeatureManager.
  2. Haga clic con el botón derecho del ratón sobre el nombre de un sólido, seleccione Agregar a nueva carpeta y asigne un nombre a la carpeta.
    El sólido seleccionado aparece en la lista de la nueva carpeta. Puede arrastrar otros sólidos a la misma carpeta y crear otras nuevas carpetas y subcarpetas.

Aplicación de comandos a todos los sólidos de una carpeta

Para aplicar los comandos a todos los sólidos de la carpeta:

  1. Haga clic con el botón derecho del ratón en la carpeta.
  2. Seleccione un comando como Ocultar sólido, Eliminar sólido, Apariencia, etc.
    El comando se aplica a todos los sólidos de la carpeta.

Enumeración de las operaciones que pertenecen a cada sólido

Para enumerar una lista de las operaciones que pertenecen a cada sólido:

  1. Haga clic con el botón derecho del ratón en Sólidos en el gestor de diseño del FeatureManager.
  2. Seleccione Visualizar historial de operación.
  3. Expanda el sólido para ver las operaciones que pertenecen a ese sólido.
  4. Para ocultar el historial de la operación, haga clic con el botón derecho del ratón en la carpeta Sólidos y desactive Visualizar historial de operación.
