Puede utilizar la herramienta Sistema de rejilla para diseñar un sistema de rejilla para grandes estructuras. El sistema de rejilla es útil al crear estructuras soldadas. El sistema de rejilla también resulta útil al trabajar con varios usuarios que utilizan diferentes aplicaciones de terceros porque pueden crear rejillas a partir de la misma referencia.
Las rejillas ayudan a especificar la ubicación de los elementos clave en estructuras. Para utilizar la herramienta Sistema de rejilla, cree un croquis para representar la rejilla. A continuación, especifique el número de niveles (pisos) de la estructura y la distancia entre cada nivel. El croquis se replica para cada nivel de la estructura. Los globos se asocian a los elementos de rejilla para una mejor orientación. Un croquis 3D actúa como soporte entre cada nivel de la estructura.
|

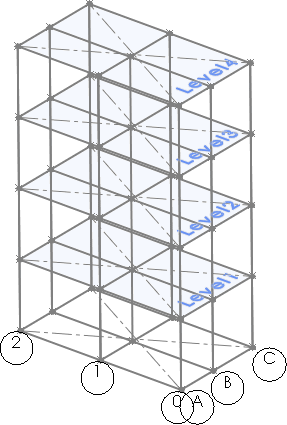

| Croquis de sistema de rejilla |
|
| Sistema de rejilla con piezas soldadas aplicadas |
