Puede aplicar vistas de anotaciones a cotas y otras anotaciones directamente desde la zona de gráficos.
Puede asignar y reasignar la vista de anotaciones de cualquier cota o anotación de una pieza y ensamblaje a través de un cuadro de diálogo en la zona de gráficos.
Para asignar una vista de anotación al crear una anotación:
- Pulse ` (comilla simple, en la tecla de tilde ~) después de seleccionar la geometría o antes de colocar la anotación.
Para reasignar una vista de anotación:

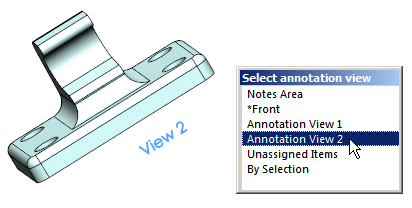

- Haga clic con el botón derecho del ratón en la anotación y, a continuación, haga clic en Seleccionar vista de anotaciones o presione ` (comilla simple).
Las teclas pueden varias según los teclados específicos del idioma. Por ejemplo, si está utilizando un teclado japonés, presione la @ tecla, en lugar de ` (comilla simple, en la tecla de tilde ~).
Área de notas seleccionada |
Vista de anotaciones 2 seleccionada |
Superior seleccionada |
