Comentarios

Puede agregar comentarios de texto a elementos del gestor de diseño del FeatureManager (ensamblajes, componentes, operaciones y croquis) de manera similar a las notas Post-It®. Puede incluir una marca de fecha y hora en comentarios de texto.

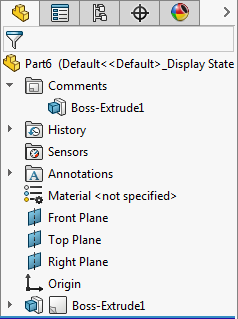

Cuando agregue el primer comentario a un documento, se crea una carpeta Comentarios en el gestor de diseño del FeatureManager. Los comentarios se muestran en la información sobre herramientas, en la carpeta Comentarios y para el elemento del gestor de diseño del FeatureManager.

Solo puede agregar un comentario por elemento. Puede agregar varias entradas en un comentario.

Comentarios en el gestor de diseño del FeatureManager

  • Puede agregar comentarios en los nodos siguientes del gestor de diseño del FeatureManager:
    • Relaciones de posición (todos los tipos)
    • Carpeta de relaciones de posición o grupo de relaciones de posición
    • Carpetas
    • Sensores
    • Material
    • Vistas de anotaciones
    • Bloques
    • Carpeta de sólidos
    • Carpeta de cuerpos de superficies
    • Nodos de chapa metálica
    • Referencias de relación de posición
  • Puede activar los indicadores de comentarios para localizar comentarios.
  • Se pueden agregar comentarios independientes que no estén asociados a una operación o nodo en el gestor de diseño del FeatureManager.
  • Puede adjuntar una imagen o una captura de pantalla del modelo al crear o editar un comentario.
  • Puede ver los comentarios de la operación en el PropertyManager.
  • Puede agregar una marca de fecha y hora a un comentario.
  • Se pueden ver todos los comentarios en un cuadro de diálogo.
Se pueden agregar comentarios en el ConfigurationManager. Los comentarios aparecen en la carpeta Comentarios de configuraciones .

Adición de un comentario

Para agregar un comentario:

  1. Haga clic con el botón derecho en un elemento del gestor de diseño del FeatureManager y seleccione Comentario > Agregar comentario .
  2. En el cuadro de mensaje, introduzca el texto. Haga clic en Agregar marca fecha y hora para agregar la fecha y la hora.

    Para agregar una marca de fecha y hora automáticamente a un comentario:

    1. Haga clic en Herramientas > Opciones > Opciones de sistema > Colaboración.
    2. En Comentarios, seleccione Agregar marca de fecha y hora automáticamente a los comentarios.
  3. Haga clic en Guardar y cerrar.

Adición de comentarios independientes

Se pueden agregar comentarios independientes que no estén asociados a una operación o nodo en el gestor de diseño del FeatureManager.

Para agregar comentarios independientes:

  1. Haga clic en Agregar comentario (barra de herramientas Estándar).
  2. En el cuadro Comentario, introduzca el comentario y haga clic en Guardar y cerrar.
    El comentario independiente se agrega a la carpeta Comentarios en el gestor de diseño del FeatureManager.
    Puede hacer clic con el botón derecho en la carpeta Comentarios y seleccionar Agregar comentario para agregar un comentario independiente.

Activación de indicadores de comentarios

Puede activar los indicadores de comentarios en el expositor del gestor de diseño del FeatureManager para localizar los comentarios más fácilmente.

Para activar los indicadores de comentarios:

  1. En el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en el nodo superior.
  2. Haga clic en Visualización de gestor > Mostrar indicador de comentarios .
    Aparecerán unos indicadores visuales en el gestor de diseño del FeatureManager para indicar si existe un comentario.


Edición de un comentario

Para editar un comentario:

  1. Haga clic con el botón derecho en un elemento del gestor de diseño del FeatureManager que tenga un comentario y seleccione Comentario > Modificar comentario .
  2. Edite el comentario y luego haga clic en Guardar y cerrar.

Eliminación de comentarios

Para eliminar un comentario:

Haga clic con el botón derecho en un elemento del gestor de diseño del FeatureManager que tiene un comentario y haga clic en Comentario > Eliminar comentarioy, a continuación, haga clic en Sí para confirmar.

Adición de imágenes y capturas de pantalla en los comentarios

Puede agregar imágenes y capturas de pantalla a los comentarios.

Para agregar imágenes y capturas de pantalla en los comentarios:

  1. Haga clic en Agregar comentario (barra de herramientas Estándar).
  2. En el cuadro de diálogo Comentario, haga clic en una o ambas de las siguientes opciones:
    • Insertar imagen . Agrega la imagen seleccionada en el comentario.
    • Insertar captura de pantalla . Agrega una imagen de la zona de gráficos en el comentario.
  3. Haga clic en Guardar y cerrar.

Visualización de todos los comentarios

Podrá ver el comentario en el cuadro de diálogo Comentarios.

Para ver todos los comentarios:

  1. Haga clic con el botón derecho en la carpeta Comentarios en el gestor de diseño del FeatureManager y, a continuación, haga clic en Ver todos los comentarios.
  2. Opcional: Ordene los comentarios mediante la selección de una de las siguientes opciones:
    • Jerarquía
    • Nombre
    • Fecha

Visualización y edición de comentarios en los PropertyManagers

Puede ver y editar los comentarios de un componente en los PropertyManagers.

Para ver y editar comentarios en los PropertyManagers:

  1. Haga clic en Herramientas > Opciones > Opciones de sistema > Colaboración.
  2. En el cuadro de diálogo, seleccione Mostrar comentarios en el PropertyManager.
  3. En el gestor de diseño del FeatureManager, seleccione una operación que tenga un comentario y haga clic en Editar operación .
  4. En el PropertyManager, en Comentario, haga clic en Editar.
  5. Modifique el comentario y haga clic en Guardar y cerrar.
  6. Haga clic en .
