Marcas

Es posible crear, ver, editar y eliminar marcas de piezas, ensamblajes y dibujos. Puede dibujar marcas en dispositivos táctiles y de otro tipo, mostrar cuadros delimitadores para marcas y obtener una vista preliminar de las marcas. Puede exportar marcas como archivos .pdf, .bmp, .jpg, .png y .tif con fines de colaboración.

Las marcas guardan la fecha en la que se han creado, una marca de hora y el ID de su creador. Esta información se muestra durante la vista preliminar de una marca y también al exportar una marca como un archivo.

Para ocultar o mostrar marcas, haga clic en Ocultar todos los tipos > Ver marcas en la barra transparente Ver. Haga clic con el botón derecho en una marca del gestor de diseño del FeatureManager o en la zona de gráficos y haga clic en Ocultar para ocultar las marcas.

Barra de herramientas contextual

Las siguientes opciones están disponibles en la barra de herramientas contextual:
Editar marca Inicia el modo de edición.
Suprimir
Orientar Amplía la marca.
Ocultar
Exportar vista de marca Permite exportar marcas como uno de los siguientes tipos de archivo: .pdf, .bmp, .jpg, .png y .tif.

Acceso a las herramientas de marcas

Para ver la pestaña Marcas en el CommandManager, haga clic con el botón derecho en el CommandManager y, a continuación, haga clic en Pestañas > Marca.

Para acceder a las herramientas de marcas:

  1. Haga clic en Herramientas > Opciones > Opciones de sistema > FeatureManager > Marcas > Visualizar luego en Aceptar.
  2. En el gestor de diseño del FeatureManager®, haga clic con el botón derecho en la carpeta Marcas y luego haga clic en Insertar marca .

    En función del dispositivo, la barra de herramientas Marcas muestra unas opciones u otras. La función Táctil no está disponible para dispositivos no táctiles.

    Barra de herramientas Marcas para dispositivos táctiles Barra de herramientas Marcas para dispositivos no táctiles
    Los trazos de tinta en las marcas se limitan a los dispositivos táctiles y no táctiles que utilizan la versión 1703 o posterior de Windows 10. Para el resto de dispositivos, solo puede agregar notas de marcas utilizando el teclado.

Dibujo de marcas con el ratón

  1. Abre una pieza o ensamblaje en un dispositivo que no sea táctil.
  2. Haga clic en Ver > Ocultar/Mostrar > Marcas .
  3. Haga clic en Herramientas > Opciones > Opciones de sistema > FeatureManager.
  4. En Ocultar/mostrar elementos del árbol, seleccione Mostrar en Marcas y haga clic en Aceptar.
  5. En el gestor de diseño del FeatureManager, haga clic con el botón derecho en Marcas y haga clic en Insertar marca .

    Se mostrará la barra de herramientas Marca.

  6. Haga clic en Dibujar para dibujar con el ratón.
  7. Opcional: Para cambiar el color o el grosor de la línea, haga clic en Color .

Vistas preliminares de marcas

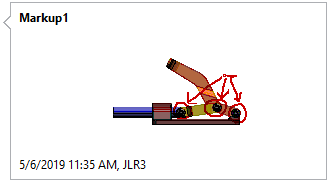

Al situar el cursor sobre una marca en el gestor de diseño del FeatureManager, aparece la vista preliminar de una marca. En la zona de gráficos, un cuadro delimitador con aristas naranjas rodea la marca. Cuando se selecciona la marca, se cierra la vista preliminar y un cuadro delimitador con aristas azules rodea la marca.

Exportación de varias marcas

Para exportar varias marcas, haga lo siguiente:

  1. En el gestor de diseño del FeatureManager, en Marcas , pulse Ctrl y seleccione varias marcas.
  2. En la barra de herramientas contextual, haga clic en Exportar vista de marca .
  3. En el cuadro de diálogo Exportar vista de marca, especifique el nombre de archivo y su tipo, y haga clic en Guardar.

    Si se selecciona .pdf como tipo de archivo, se crea un archivo .pdf en el que cada página contiene una marca. Al exportar varias marcas, el orden en el que se han seleccionado se trasluce en el orden de las páginas en el archivo .pdf.

    Cuando se selecciona alguno de los otros tipos de archivo, cada marca se guarda en un archivo individual en la carpeta especificada. Si se exportan varias marcas, el nombre de la carpeta es el nombre que se especificó como Nombre de archivo en el cuadro de diálogo Exportar vista de marca.
