Creación de un recorte de esquina

La herramienta Recortar esquina corta o agrega material a piezas de chapa metálica desplegada en una arista o una cara.

Para crear un recorte de esquinas:

  1. Cree una pieza de chapa metálica.
  2. Haga clic en Recortar esquina Tool_Corner_Trim_Sheet_Metal.gif (barra de herramientas Chapa metálica) o en Insertar > Chapa metálica > Recortar esquina.
  3. En el PropertyManager Recortar esquina, establezca lo siguiente en Opciones de desahogo:
    1. Seleccione las aristas de Aristas de esquina .
    2. Haga clic en Recopilar todas las esquinas.
    3. Seleccione un valor para Tipo de desahogo.
    4. Active o desactive Centrado en líneas de pliegue.
    5. Establezca un valor para Radio o Longitud de lado.
    6. Seleccione Relación con respecto al espesor para establecer un valor.
    7. Seleccione Tangente al pliegue.
    8. Seleccione Agregar esquinas redondeadas para establecer un valor para Radio PM_Radius.gif.
  4. Haga clic en .

Adición o sustracción de material en piezas desplegadas

Para agregar o sustraer material de una pieza desplegada:

  1. En el PropertyManager Recortar esquina, establezca lo siguiente en Opciones de romper esquina:
    1. Seleccione Aristas de esquina y/o caras de brida PM_parameters.gif.
    2. Haga clic en Recopilar todas las esquinas.
      Recopilar todas las esquinas sólo está disponible en el estado desplegado.

    3. Seleccione o desactive Sólo esquinas internas.
    4. Seleccione un Tipo de rotura: Chaflán PM_shm_Chamfer.gif o Redondeo PM_shm_Fillet.gif.
    5. Configure un valor para Distancia (Chaflán) o Radio PM_Radius.gif (Redondeo).
  2. Haga clic en PM_OK.gif.

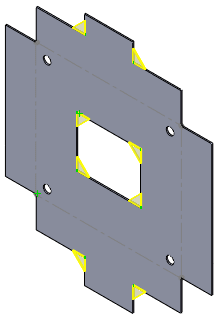

    1. Esquina externa: cortar material

    2. Esquina interna: agregar material
