Relación de posición de trayecto

Una relación de posición de Trayecto restringe un punto seleccionado en un componente a un trayecto. Defina el trayecto seleccionando una o más entidades en el ensamblaje. Puede definir el paso de rosca, la oscilación y el avance del componente en su recorrido por el trayecto.

1. Haga clic en Relación de posición (barra de herramientas Ensamblaje) o en Insertar > Relación de posición.
2. En el PropertyManager, en Relaciones de posición avanzadas, haga clic en Relación de posición de trayecto .
3. En Selecciones de relaciones de posición:
   1. En Vértice de componente, seleccione el vértice del componente para asociar el trayecto.
   2. En Selección de ruta, seleccione curvas y aristas contiguas, así como entidades de croquis. Para facilitar la selección, haga clic en SelectionManager.

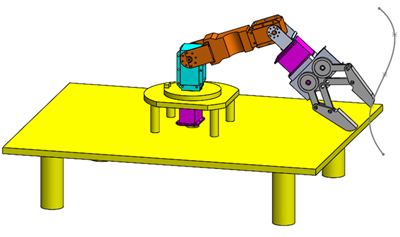

   Ejemplo de selección del vértice del componente y selección de la ruta:


4. En Relaciones de posición avanzadas, para Restricción de trayecto, seleccione una de las siguientes opciones:

   Opción	Descripción
   Libre	Permite arrastrar el componente a lo largo del trayecto.
   Distancia a lo largo del trayecto	Restringe el vértice a una distancia específica desde el final del trayecto. Escriba la distancia. Seleccione Invertir cota para cambiar el extremo desde el que se mide la distancia.
   Porcentaje a lo largo del trayecto	Restringe el vértice a una distancia específica como porcentaje a lo largo del trayecto. Escriba dicho porcentaje. Seleccione Invertir cota para cambiar el extremo desde el que se mide la distancia. A la distancia especificada en Distancia a lo largo del trayecto o Porcentaje a lo largo del trayecto se le asigna un nombre de variable D1@PathMaten , que se puede utilizar en ecuaciones, propiedades personalizadas y tablas de diseño.

5. En Control de paso de rosca/oscilación, seleccione una de las siguientes opciones:

   Opción	Descripción
   Libre	El paso de rosca y la oscilación del componente no están restringidos.
   Seguir trayecto	Restringe un eje del componente para que sea tangente al trayecto. Seleccione X, Y o Z. Seleccione o desactive Invertir.

6. En Control de rotación, seleccione una de las siguientes opciones:

   Opción	Descripción
   Libre	La rotación del documento no está restringida.
   Vector UP	Restringe un eje del componente para alinearlo con el vector que seleccione. Seleccione la arista lineal o cara plana para definir el Vector UP. Seleccione X, Y o Z. Seleccione o desactive Invertir.

   No puede utilizar el mismo eje para Control de paso de rosca/oscilación y Control de rotación.
7. Haga clic en .
