Adición de anotaciones de taladro a un dibujo

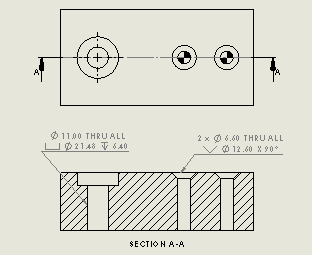

Puede agregar anotaciones de taladro en vistas de dibujo estándar y de sección.

1. Haga clic en Anotación de taladro (en la barra de herramientas Anotaciones) o en Insertar > Anotaciones > Anotación de taladro .
   El cursor cambia a .

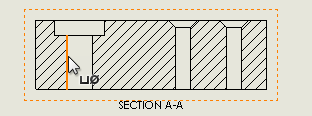

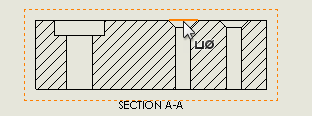

2. Haga clic en la arista de un taladro y luego haga clic en la zona de gráficos para colocar la anotación del taladro.

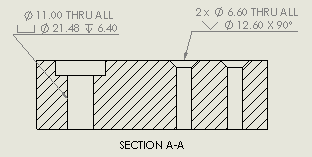

   Se inserta una anotación de taladro y aparece el PropertyManager Cota. La anotación contiene un símbolo de diámetro y la cota del diámetro del taladro. Si se desconoce la profundidad del taladro, la anotación también contiene un símbolo de profundidad y la cota de la profundidad. Si el taladro se crea en el Asistente para taladro, la anotación contiene información adicional (las cotas de un avellanado o el número de instancias de taladro, por ejemplo).


3. Edite la anotación en el PropertyManager Cota.

   Se puede especificar la precisión, seleccionar un estilo de flecha o agregar texto. Sin embargo, se recomienda que conserve las cotas y los símbolos para el tamaño y tipo de taladro.

   Si el taladro se creó con el Asistente para taladro, también puede hacer clic en Variables de anotaciones en el PropertyManager Cota para acceder a una lista de Variables de anotaciones que se pueden insertar en la anotación de taladro.

   Si se asocia una anotación de taladro a un taladro roscado en el estándar de pulgadas ANSI y las unidades del dibujo actual son milímetros, el diámetro del perforador y las profundidades del taladro se ofrecen en mm pero la descripción encadenada conserva la designación de tamaño en pulgadas ANSI. Es posible que desee reemplazar la descripción encadenada con otras variables del cuadro de diálogo Variables de anotación.
4. Repita los pasos 2 al 4 para insertar anotaciones de taladro adicionales y luego haga clic en .

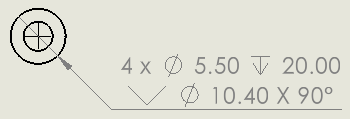

   Para mostrar la cota en varios formatos, haga clic con el botón derecho en ella, seleccione Opciones de visualización y haga clic en una opción: Visualizar como cota de diámetro, Visualizar como cota de radio, Visualizar como lineal, Visualizar con paréntesis o Visualizar como cota de inspección.

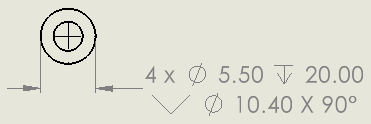

   Opciones de visualización > Visualizar como cota lineal
