La herramienta Crear superficie a partir de malla le permite manipular un objeto de malla que importe desde un archivo *.stl, *.obj, *.off, *.ply, *.ply2 o *.3MF para crear superficies y sólidos.
La herramienta funciona mejor en archivos de malla con geometría prismática regular, como planos, cilindros, conos y esferas. Puede que no sea apropiada para mallas muy irregulares, como las creadas desde un escaneo 3D de una forma orgánica. Dado que la operación solo crea superficies, el flujo de trabajo recomendado es recortar las superficies para formar un sólido.
En el ejemplo siguiente se importa un archivo .stl como un conjunto de gráficos, y se utiliza la herramienta Pintar facetas seleccionadas para definir las facetas específicas.
Para crear una operación Crear superficie a partir de malla:
- Haga clic en .
-
En Formato de archivo, seleccione STL/OBJ/OFF/PLY/PLY2.
- Desactive todas las opciones en Opciones de sólido de malla.
- En Importar como, haga clic en Conjunto de gráficos.
- Haga clic en Aceptar.
- Haga clic en y vaya al archivo de malla.
- Haga clic en
.
- En Facetas, haga lo siguiente:
- Desactive Ayuda dinámica si no desea que se muestre la ayuda detallada.
-
Para el tipo de superficie, seleccione el tipo de superficie que desee crear. Puede seleccionar una superficie Plana
, Esférica
, Cilíndrica
o Cónica
.
- Haga clic con el botón derecho en la zona de gráficos y, a continuación, haga clic en .
-

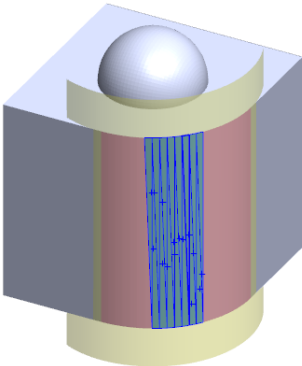

Mantenga pulsado el botón izquierdo del ratón mientras arrastra el puntero y selecciona las facetas. Las facetas que intersecan con Círculo de selección se resaltan. Puede ajustar el radio de Círculo de selección moviendo el control deslizante o haciendo clic en las flechas Arriba o Abajo.
- Para anular la selección de las facetas, haga clic en Alt + botón izquierdo del ratón y arrastre el puntero por las facetas que desea eliminar.
- Haga clic en
.
- Ajuste el control deslizante Tolerancia de facetas para incluir menos facetas de malla en la superficie que está creando.
Si mueve el control deslizante hacia la izquierda reduce la tolerancia, al tiempo que si lo mueve hacia la derecha la aumenta. Por ejemplo, si crea un plano y hay tres facetas, una de las cuales se encuentra en un ligero ángulo con las otras dos, entonces una tolerancia reducida incluirá la faceta de ángulo en el plano, mientras que una tolerancia alta la excluirá.
- Utilice la configuración Ampliar tamaño de superficie para especificar la ampliación del sólido de superficie que encaja con las facetas y formas geométricas seleccionadas.
- En el PropertyManager, haga clic en Calcular.
Aparece una vista preliminar del sólido de superficie en la zona de gráficos.

- Haga clic en
. La operación Crear superficie a partir de malla se agregará al gestor de diseño del FeatureManager.

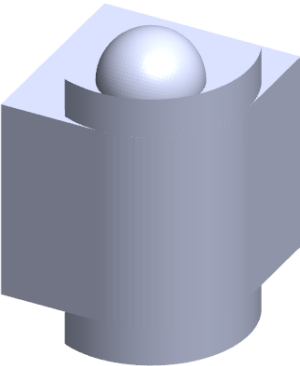

Después, puede seguir recortando y cosiendo las superficies para formar un modelo.
