Realidad virtual

Vídeo: Novedades de SOLIDWORKS 2020 - eDrawings VR

Con la realidad virtual (VR), puede explorar modelos en una escala de 1:1.

Utilice los auriculares VR de HTC VIVE™ y VIVE Pro™ para adentrarse y explorar el modelo en VR. Puede examinar las piezas en ensamblajes o, si lo prefiere, desmontar los ensamblajes y analizarlas de forma independiente.

Los ordenadores con Microsoft Windows® 10 1709 o versiones posteriores que utilicen Valve SteamVR™ son compatibles con VR en eDrawings.

Interacción con el controlador

El controlador admite funciones adicionales al interactuar con modelos.

Botón Funcionalidad
Crea una vista explosionada del modelo a partir del controlador de la mano no dominante.
Restablece la vista y el modelo.
Escala o gira el componente. Cuando se selecciona el componente (botón 4) y se mantiene pulsado el botón 3, la escala o rotación es continua. En versiones anteriores, era necesario hacer clic varias veces para escalar o girar.
  • Coloca el componente.
  • Cambia la escala.
  • Gira el componente.

Si no se ha seleccionado el componente, el botón 3 le teletransporta hasta la ubicación señalada mediante el controlador de la mano dominante.
Selecciona el componente con un solo clic. Así, puede concentrarse en manipular el componente mediante el botón 3, sin tener que mantener presionado el botón 4 al mismo tiempo. Si desea que el componente vuelva a su posición original, vuelva a hacer clic en el botón 4. En versiones anteriores, era necesario mantener presionado el botón 4 para que el componente siguiera seleccionado.

Entornos de suelo y cielo personalizados

Agregue archivos de imagen para crear entornos personalizados de suelo y cielo en VR. Los requisitos incluyen:
  • Suelo. Debe ser archivos .png o .jpg.
  • Cielo. Archivos .png o .jpg equirrectangulares. El cielo debe ser equirrectangular. Las imágenes deben tener una relación de aspecto de 2:1. No se admiten los mapas cúbicos.

Para agregar archivos de imagen que se van a usar como cielos o suelos personalizados, haga clic en Opciones de VR (si se ha abierto un modelo de VR) o Herramientas > Opciones de VR . En el cuadro de diálogo, navegue hasta una carpeta que incluya los archivos de imagen y haga clic en Aceptar.

Suelo Cielo

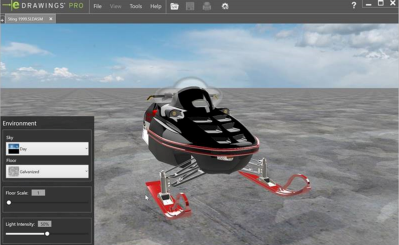

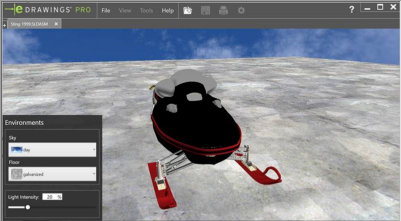

Panel de entorno

Se puede cambiar la Escala de suelo en el panel de Entorno .

Calidad de imagen

La calidad de imagen en VR ha mejorado con:
  • Antisolapamiento de toda la pantalla
  • Distancias entre dibujos más grandes
  • Reflexiones realistas y transparencias en modelos


2019


2020

Visualización de modelo

Puede visualizar los modelos con:
  • Oclusión de ambiente
  • Sombras dinámicas
  • Apariencias distintas a RealView

Apertura de modelos

En eDrawings se pueden abrir varios modelos en VR. Si bien los modelos solo se pueden ver de uno en uno con los auriculares VR, es posible alternar entre modelos en el escritorio. En eDrawings se pueden tener abiertos documentos que sean o no de VR, pero no al mismo tiempo. Para alternar entre documentos que sean o no de VR, cierre todos los documentos abiertos en eDrawings.

Mensajes de advertencia

Mediante los mensajes de advertencia, proporcionamos información acerca de cómo utilizar VR de forma correcta . Aparecen en las siguientes situaciones:
  • Cuando no se ha conectado un portátil a un cargador y se hace clic en Reproducir para ver el modelo en unos auriculares VR.
  • Cuando los auriculares VR no están conectados.
