Kozmetik diş açmalar belirli bir deliğin özelliklerini tanımlar, böylece modele gerçek dişler eklemeniz gerekmez. Kozmetik diş açma, yükseklik üzerindeki bir dişin küçük (iç) çapını veya bir delikteki dişin büyük (dış) çapını temsil eder ve teknik resimlerde bir delik bilgisi içerebilir.
Kozmetik diş açmanın özelliklerine şunlar dahildir:
- Parça, montaj veya teknik resimlerde dişleri temsil edebilirsiniz ve teknik resimlere diş bilgisi notu iliştirebilirsiniz. Konik deliklere kozmetik dişler ekleyebilirsiniz. Konik dişler düz yüzde bitmezse, eğri yüz tarafından kırpılır.
- Kozmetik diş açma diğer detaylandırmalardan, iliştirildiği öğenin emilen unsuru olması ile ayırt edilir. Örneğin bir delikteki kozmetik diş açma, FeatureManager tasarım ağacında Delik unsurunun altında Kozmetik diş Açma1
olarak ve delik oluşturmak için kullanılan çizimlerle birlikte bulunur.
- İmleç bir kozmetik diş açma üzerindeyken, kozmetik diş simgesini içerecek şekilde değişir.
-

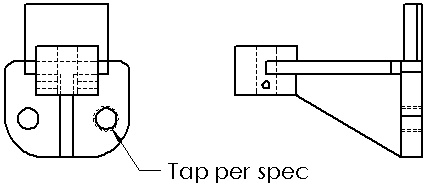

Parça belgelerindeki kozmetik diş açmalar teknik resim görünümlerine otomatik olarak eklenirler. Teknik resim belgesi ANSI standardındaysa, bir diş bilgisi de eklenir. (Diş bilgilerini Kozmetik Diş Açma PropertyManager'ında eklersiniz, ancak bunlar sadece teknik resim belgeleri olarak görünürler.) Diş bilgileri ISO, JIS veya diğer standartlarda kullanılmaz, ancak kısayol menüsündeki Bilgi Ekle ile bunları gösterebilirsiniz (bir sonraki paragrafa bakın). Montaj belgelerinden teknik resimlere kozmetik diş açmalar eklemek için ve Kozmetik diş açma
öğesine tıklayın.
-
Bilgi Ekle, teknik resimlerde kısayol menüsünde görüntülenir. Kozmetik diş açma bilgisi, parça veya montajda tanımlanmış ancak teknik resimde görüntülenmiyorsa, bu menü öğesini seçerek bilgiyi görüntüleyebilirsiniz. Lider, varsayılan olarak dişe iliştirilir. Bilgi bir nottur.
- Teknik resim görünümünde çalışırken kozmetik diş açma eklerseniz, parça veya montaj Kozmetik Diş Açma unsurunu kapsayacak şekilde güncellenir.
- Teknik resimlerdeki kenarların dairesel kozmetik dişini ve doğrusal ölçümlendirmesini ölçümlendirebilirsiniz. Parça veya montaj belgelerinde kozmetik diş açmaları ölçümlendiremezsiniz.
- Kozmetik diş açmaların görünürlüğü üst unsurun görünürlüğünü izler. Görüntüleme modunu değiştirdikçe, unsurları Gizli Kenarları Göster listesine ekledikçe veya bir bileşeni gizledikçe, kozmetik diş açmaların görünürlüğü otomatik olarak değişir.
-
Yüksek kalite kozmetik diş açmalar öğesini tüm kozmetik diş açmaları kontrol ederek görünür mü, yoksa gizli mi olacaklarını belirleyecek şekilde ayarlayabilirsiniz.
- Çoğaltılan kozmetik diş açmalara referansta bulunabilirsiniz.
- Düz tapa ve sivrilen tapa delikleri için, kozmetik diş açmaları Delik Sihirbazı'nda ekleyebilirsiniz.
Delik Sihirbazı'nda oluşturulan kozmetik diş açmalara sahip dış vida delikleri için, delik çapı zıvana matkabının çapıdır. Kozmetik diş açmalara sahip olmayan dış vida delikleri için, delik çapı dişin dış çapıdır.
- Kozmetik diş açmaların gölgeli görünümü için Seçenekler
öğesine tıklayın. Belge Özellikleri sekmesinde, Detaylar öğesini seçin. Görüntü filtresi altında, Gölgeli kozmetik diş açma öğesini seçin.
