Süpürerek Katı Oluşturma PropertyManager'ı

PropertyManager seçeneklerini, süpürülmüş yükseklik/taban unsuruna göre ayarlayın.

Bu PropertyManager'ı açmak için:

  1. Kapalı profil çizimi ve bir çizim yolu içeren bir parça ya da modelde yol olarak belirtebileceğiniz bir çizim çizgisi, kenarı veya eğrisi olan bir parça açın.
  2. Süpürerek Katı Oluşturma öğesine (Unsurlar araç çubuğu) tıklayın.

Çizim Profili

2B bir profili bir 2B ya da 3B çizim yolu boyunca hareket ettirerek bir süpürme oluşturur.

Profil Süpürmeyi oluşturmak için kullanılan profilini (kesit) ayarlar. Grafik alanında veya FeatureManager tasarım ağacında profili seçin. Yüzleri, kenarları ve eğrileri doğrudan modellerden süpürme profili olarak seçebilirsiniz. Profil, bir taban veya yükseklik süpürme unsuru için kapalı olmalıdır.
Yol Profilin hangi yol boyunca süpürme işlemini yapacağını ayarlar. Grafik alanında veya FeatureManager tasarım ağacında yolu seçin. Yol açık veya kapalı olabilir ve bir çizimde yer alan bir grup çizim eğrisi, bir eğri veya bir grup model kenarı olabilir. Yolun başlangıç noktası, profilin düzlemi üzerinde uzanmalıdır.

Aşağıdaki kontroller, yol bir profil üzerinden genişletildiğinde kullanılabilir hale gelir.

Yön 1 Yolun bir kenarı için bir süpürme oluşturur.
Çift yönlü Bir çizim profilinden gelen yolun her iki yönünde de genişleyen bir süpürme oluşturur.
Kılavuz eğrileri kullanamaz ya da bir çift yönlü süpürmenin başlangıç ve bitiş teğetliğini ayarlayamazsınız.
Yön 2 Yolun diğer yönü için bir süpürme oluşturur.
Süpürmenin her yönü için yolun kıvrılma değerini bağımsız olarak kontrol edebilir ve kıvrılma değerini tüm uzunluk üzerinden uygulayabilirsiniz.

Dairesel Profil

Bir model üzerinde doğrudan bir çizim çizgisi, kenar ya da eğri boyunca katı bir çubuk ya da boş bir tüp oluşturur.

Profil Süpürmeyi oluşturmak için kullanılan profilini (kesit) ayarlar. Grafik alanında veya FeatureManager tasarım ağacında profili seçin. Profil, bir taban veya yükseklik süpürme unsuru için kapalı olmalıdır.
  Diameter Profilin çapını belirler.

Kesit, yol veya sonuçta elde edilen katı kendisiyle kesişemez.

Kılavuz eğrileri

Çift yönlü süpürmeler için geçerli değildir.

Kılavuz eğrileri Yol boyunca süpürme işlemi yaparken profile kılavuzluk eder. Grafik alanında kılavuz eğrilerini seçin.
Kılavuz eğrisi, profille veya profil çizimindeki bir nokta ile çakışık olmalıdır.
Yukarı Taşı ve Aşağı Taşı Kılavuz eğrilerinin sırasını ayarlar. Bir Kılavuz Eğrisi seçin ve profil sırasını ayarlayın.
  Düz Yüzleri Birleştir Kılavuz eğrileri ile süpürmelerin performansını artırmak için ve kılavuz eğrisinin veya yolun eğrisel süreklilik göstermediği tüm noktalarda süpürmeyi bölümlere ayırmak için işareti kaldırın. Sonuç olarak, kılavuz eğrilerindeki çizgi ve yaylar daha doğru şekilde eşleştirilir.

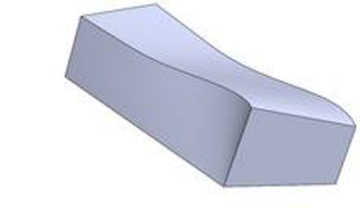

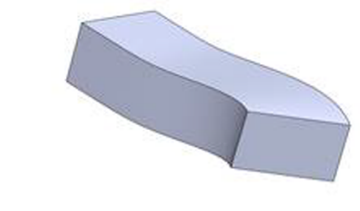

Düz Yüzleri Birleştir seçildi

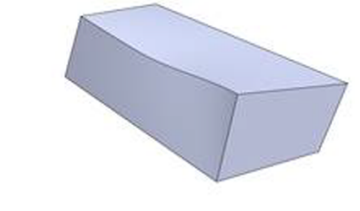

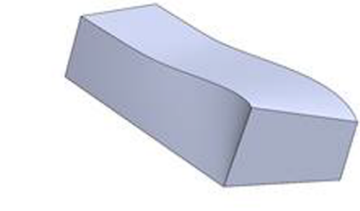

Düz Yüzleri Birleştir işareti kaldırıldı
Düz Yüzleri Birleştir seçeneğinin işaretini kaldırdığınızda, daha sonra oluşturulan bazı unsurların geometrinin değiştirilmesi nedeniyle başarısız olma olasılığı ortaya çıkar.
Kesitleri Göster Süpürmenin kesitlerini gösterir. Okları seçerek profille ilgili sorunları Kesit Numarası'na göre giderin.


Seçenekler

  Profil Oryantasyonu Yol boyunca süpürürken Profil'in oryantasyonunu kontrol eder.


Yolu Takip Et

Kesit her zaman yola göre aynı açıda kalır.

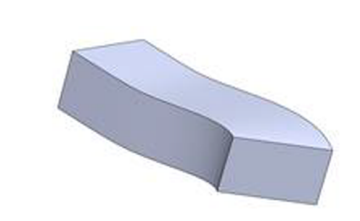

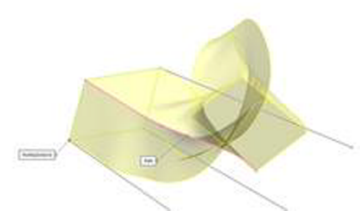

Yolu Takip Et Örneği
Yolu Takip Et'i seçerseniz yol üzerindeki küçük ve düzensiz eğrilik dalgalanmaları, profillerin hatalı hizalanmasına neden olduğunda ilgili seçenekler profilleri kararlı duruma getirir.

Normali Sabit Tut

Kesit, yolun teğet vektöründen bağımsız olarak her zaman başlangıç kesitine paralel kalır.

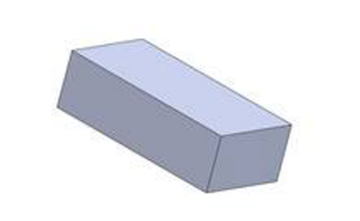

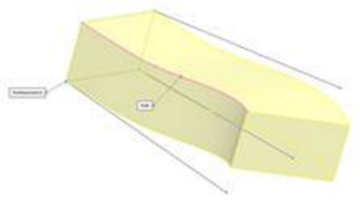

Normali Sabit Tut Örneği
Birden çok profil varsa kesitler her zaman başlangıç kesitine paralel kalır.

  Profil Bükülmesi Yol boyunca bükülme uygular. Şunlardan birini seçin:

Hiçbiri

(Sadece 2B yollar için.) Profili yola dik olarak hizalar. Düzeltme uygulanmaz.

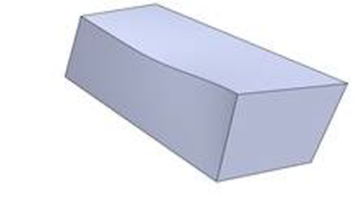

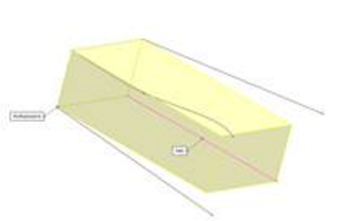

Yolu Takip Et ve Hiçbiri (bükülme) örneği

Minimum Bükülme

(Sadece 3B yollar için.) Yol boyunca profil bükülmesini azaltmak için bir düzeltme uygular.

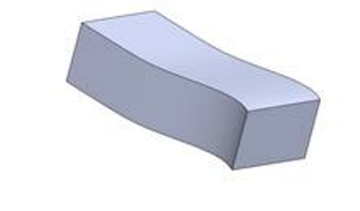

Yolu Takip Et ve Minimum Bükülme örneği

Yolu ve Birinci Kılavuz Eğriyi Takip Et

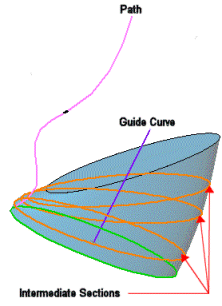

Yolu ve Birinci Kılavuz Eğriyi Takip Et öğesini seçin; ara kesitlerin bükümü, yoldan birinci kılavuz eğriye kadar olan vektöre göre belirlenir. Yatay düzlemle vektör arasındaki açı, tüm ara kesitlerin çizim düzlemlerinde sabit kalır. Bir veya daha fazla kılavuz eğri seçildiğinde kullanılabilir.

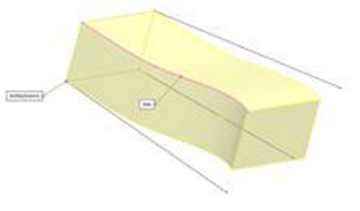

Yolu Takip Et ve Minimum Bükülme Örneği (bir kılavuz eğri seçiliyken)

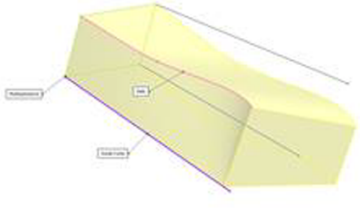

Yolu Takip Et ve Birinci Kılavuz Eğriyi Takip Et Örneği (bir kılavuz eğri seçiliyken)

Yolu ve İkinci Kılavuz Eğrilerini Takip Et

Yolu ve İkinci Kılavuz Eğrilerini Takip Et öğesini seçin; ara kesitin bükümü, birinci kılavuz eğriden ikinci kılavuz eğriye kadar olan vektöre göre belirlenir. Yatay düzlemle vektör arasındaki açı, tüm ara kesitlerin çizim düzlemlerinde sabit kalır.

Yolu Takip Et ve Minimum Bükülme Örneği (iki kılavuz eğri seçiliyken)

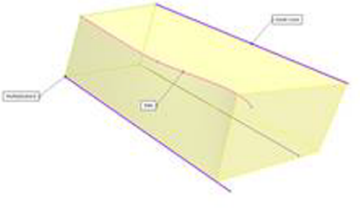

Yolu Takip Et ve Birinci Kılavuz Eğriyi Takip Et Örneği (iki kılavuz eğri seçiliyken)
Yolu Takip Et ve Yolu ve İkinci Kılavuz Eğrilerini Takip Et Örneği (iki kılavuz eğri seçiliyken)

Bükülme Açısını Belirt

Yol boyunca profil bükülmesini tanımlar. Derece, Radyan veya Devirler öğesini seçin.

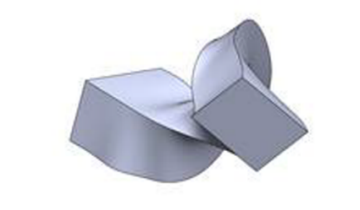

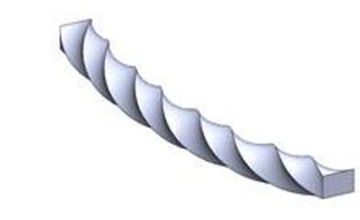

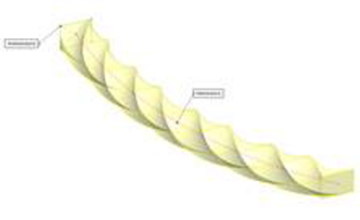

2.00 dönüş Bükülme değerine sahip Yolu Takip Et örneği
Kapalı yollarda, bükülme değerleri örneğin 360 derece veya 6.2831 radyan gibi tam dönüşün bir katına eşit olmalıdır.

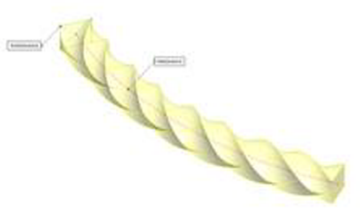

2.00 dönüş bükülme değerine sahip Normali Sabit Tut örneği

Yön Vektörü Belirtin

Yön vektörünü ayarlamak için bir düzlem, düzlemsel yüz, çizgi, kenar, silindir, eksen, bir unsur üzerinde bir çift tepe noktası vb. seçin. Normali Sabit Tut ile birlikte kullanılamaz.

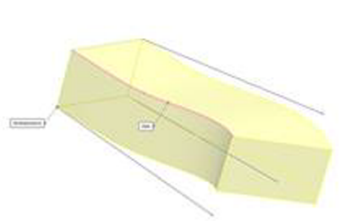

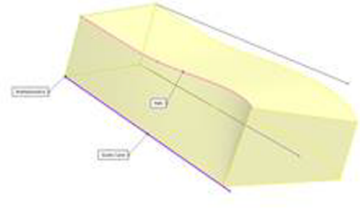

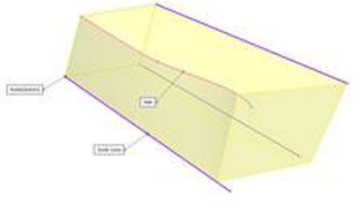

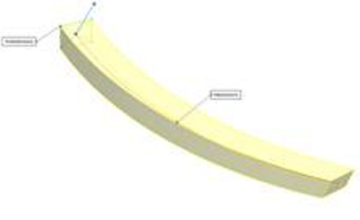

Yön Vektörü Belirt ile Yolu Takip Et örneği (önizlemedeki kısa mavi çizgi)

Yanaşık Yüzlere Teğet

Mevcut geometriye bir süpürme iliştirilirken kullanılır. Bitişik yüzleri profile teğet yapar.

Doğal

(Sadece 3B yollar için.) Profil yol boyunca süpürüldükçe, yoldaki eğriliğe göre aynı açıda kalmak için eksen üzerinde döner. Beklenmeyen sonuçlar oluşturabilir.

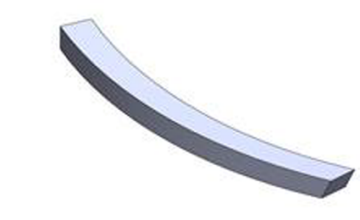

Yolu takip et ve Doğal (bükülme) örneği

  Teğet Yüzleri Birleştir Süpürme profili teğet segmentler içeriyorsa sonuçta elde edilen süpürmedeki ilgili yüzeylerin teğet olmasını sağlar. Bir düzlem, silindir veya koni olarak gösterilebilecek olan yüzler korunur. Diğer bitişik yüzler birleştirilir ve profiller yaklaştırılır. Çizim yayları spline'lara dönüştürülebilir. Kılavuz eğriler kullanıldığında hiçbir etkisi yoktur.
  Önizlemeyi Göster Süpürmenin gölgeli bir önizlemesini gösterir. Sadece profili ve yolu görüntülemek için işareti kaldırın.

Teğetlik Başlat ve Bitir

Teğetlik Tipini Başlat

Hiçbiri

Teğetlik uygulanmaz.

Yol Teğet

Süpürmeyi başlangıçta yola dik olarak oluşturun.
Teğetlik Tipini Sonlandır

Hiçbiri

Teğetlik uygulanmaz.

Yol Teğet

Süpürmeyi bitiş noktasında yola dik olarak oluşturur.

Eğrilik Görünümü

Mesh Önizleme Yüzeyleri daha iyi görselleştirmek için seçili yüzlere bir önizleme meshi uygular.
Mesh Yoğunluğu Mesh önizleme seçeneğini belirlediğinizde kullanılabilir.

Mesh çizgilerinin sayısını ayarlar.
Zebra Çizgileri Yüzey kırışıklıklarının veya kusurların görülmesini kolaylaştırmak için zebra çizgileri görüntüler.
Eğrilik Tarakları Eğrilik taraklarının görüntülenmesini etkinleştirir.

Bu seçeneklerden en az birini seçin:

Yön 1

Yön 1'deki eğrilik taraklarının görünümünü değiştirin.

Yön 2

Yön 2'deki eğrilik taraklarının görünümünü değiştirin.

Yönlerden herhangi biri için Rengi Düzenle öğesini seçerek tarak rengini değiştirin.

Ölçekle

Eğrilik tarağının boyutunu ayarlar.

Yoğunluk

Eğrilik tarağı görünümünün çizgi sayısını ayarlar.
