Montaj Bileşenlerinin Aynalanmış Örneklerini Oluşturma

Montajlarda, bir bileşeni aynaladığınızda, aynayı bileşenin düzlem etrafında simetrik bir şekilde konumlandırılmış başka bir örneği olarak ekleyebilirsiniz.

Aynalanan örnekler oluşturmak en çok simetrik bileşenler için işe yarar.

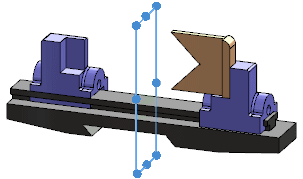

Aynalama öncesi

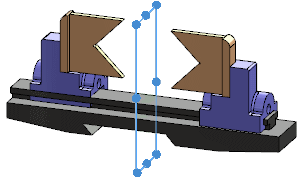

Aynalama sonrası

Bir aynalanmış örnek oluşturmak ve bu örneğin oryantasyonunu belirtmek için:

  1. Açık bir montaj belgesinde, Bileşen Aynalama öğesine (Montaj araç çubuğu) veya Ekle > Bileşen Aynalama öğesine tıklayın.
  2. PropertyManager'da, Seçimler'in altında:
    1. Aynalama düzlemi için etrafında aynalanacak obje olarak bir düzlem veya düzlemsel yüz seçin.
    2. Aynalanacak Bileşenler için aynalanacak bir veya birden fazla bileşen seçin.
  3. Sonraki öğesine tıklayın.
  4. PropertyManager'ın 2. Adım: PropertyManager'ın Oryantasyon Ayarla sayfasında, Aynalama tipi altında, Sınırlandırma kutusunun merkezi'ne, Kütle merkezi'ne ya da Bileşen orijini'ne tıklayın.
    Sınırlandırıcı kutunun bileşenlerin unsurlarından etkilenmemesi nedeniyle, aynalanan bileşenlerin sınırlandırıcı kutunun merkezine konumlandırılması asimetrik bileşenler için genellikle daha iyi bir seçenektir.
  5. Bileşenleri yönlendir altında, aynalanmış bir örnek eklemek istediğiniz bileşeni seçin.
  6. Bir bileşen oryantasyonu seçeneğine tıklayın:
    Oryantasyon Seçeneği Açıklama
    X aynalandı, Y aynalandı X ve Y eksenlerini düzlem etrafında aynalar.
    X aynalandı ve ters çevrildi, Y aynalandı X ve Y eksenlerini, X ekseni yönü ters çevrilerek düzlemin etrafında aynalar.
    X aynalandı, Y aynalandı ve ters çevrildi X ve Y eksenlerini, Y ekseni yönü ters çevrilerek düzlemin etrafında aynalar.
    X aynalandı ve ters çevrildi, Y aynalandı ve ters çevrildi X ve Y eksenleri düzlemle ilgili bilgileri X ve Y ekseni yönleri tersine çevrilmiş olarak aynalar.
  7. öğesine tıklayın.
    Bileşenlerin yeni örnekleri seçtiğiniz düzlem etrafında aynalanarak montaja eklenir. FeatureManager tasarım ağacına bir AynalamaBileşeni unsuru eklenir.

Asimetrik Bileşenleri Aynalama

Montajlarda asimetrik bir bileşeni aynalarken, aynalanan bileşeni konumlandırmak için aynalama düzeyine göre sınırlandırıcı kutu kullanmak, kütle merkezini kullanmaya göre daha iyi sonuçlar verir.

Asimetrik bileşenin aynalanmış bir örneğini oluşturduğunuzda oryantasyonların hiçbiri gerçek ayna değildir; tümü ters çevrilmiş oryantasyonlardır. Gerçek bir ayna için bir ters el versiyonu oluşturun.
Asimetrik bileşenin aynalanmış örneği
Asimetrik bileşenin karşı taraf versiyonu

Montajda asimetrik bileşenin aynalanmış bir örneğini oluşturmak için:

  1. Bileşen Aynalama (Montaj araç çubuğu) veya Ekle > Bileşen Aynalama öğesine tıklayın.
  2. PropertyManager'da, Seçimler için Aynalama düzlemi ve Aynalanacak Bileşenler öğelerini seçin ve İleri öğesine tıklayın.
  3. Aynalama tipi için bir seçenek belirleyin:
    Seçenek Tanımlama
    Sınırlandırma kutusu merkezi Aynalamayı, seçilen bileşenin sınırlandırıcı kutunun merkezi aynalama düzleminin etrafında aynalanacak şekilde konumlandırır.
    Kütle merkezi Aynalamayı, seçilen bileşenin kütle merkezi aynalama düzleminin etrafında aynalanacak şekilde konumlandırır.
    Bileşen orijini Seçili referans düzlemin bileşen orijiniyle ilgili bir bileşen örneğini aynalar. Bu örnek, bir ters taraf biçimi değildir.
  4. Bileşenleri yönlendir altında, aynalanmış bir örnek eklemek istediğiniz bileşeni seçin.
  5. Bir bileşen oryantasyonu seçeneğine tıklayın:
    Oryantasyon Seçeneği Açıklama
    X aynalandı, Y aynalandı X ve Y eksenlerini düzlem etrafında aynalar.
    X aynalandı ve ters çevrildi, Y aynalandı X ve Y eksenlerini, X ekseni yönü ters çevrilerek düzlemin etrafında aynalar.
    X aynalandı, Y aynalandı ve ters çevrildi X ve Y eksenlerini, Y ekseni yönü ters çevrilerek düzlemin etrafında aynalar.
    X aynalandı ve ters çevrildi, Y aynalandı ve ters çevrildi X ve Y eksenleri düzlemle ilgili bilgileri X ve Y ekseni yönleri tersine çevrilmiş olarak aynalar.
  6. öğesine tıklayın.
    Asimetrik bileşenin bir yeni örneği seçtiğiniz düzlem etrafında aynalanarak montaja eklenir.
