Bileşen Önizleme Penceresi, montaj ilişkisi oluşturulacak öğelerin seçimini kolaylaştırır. Bileşen Önizleme Penceresi'nde bir bileşeni görüntülediğinizde, bileşenin görünümünü montajın geri kalanından bağımsız olarak yakınlaştırabilir ve döndürebilirsiniz.

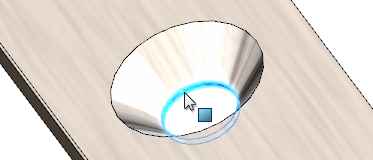

Bu örnekte, makas bıçağındaki bir perçin ve pivot deliği arasına eş merkezli bir montaj ilişkisinin eklenmesi gerekmektedir. Bileşen Önizleme Penceresi'nin kullanılması deliğin küçük silindirik yüzünü seçmeyi kolaylaştırır.
Bir montaj ilişkisi bileşenini önizlemek için:
- Montaj ilişkisi kurulacak bileşenleri içeren montajı açın.
- Bileşen Önizleme Penceresi'nde görüntülemek istediğiniz bileşeni seçin.
- Aşağıdakilerden birine tıklayın:
-
Bileşen Önizleme Penceresi
(bağlam araç çubuğu).
-
Bileşen Önizleme Penceresi
(Montaj araç çubuğu).
-
.
Bileşen Önizleme Penceresi açılır ve seçilen bileşeni görüntüler.
- Bileşen Önizleme Penceresi'nde:
- Görünümü yakınlaştırın ve döndürün.
- Montaj ilişkisi kurulacak öğeyi seçin.
- Ana pencerede, Ctrl tuşunu basılı tutarken montaj ilişkisi kurulacak ikinci öğeyi seçin.
- Eklenecek montaj ilişkisi tipini seçin.
Bu örnekte, delik ile perçinin varili arasına bir
Eş merkezli
montaj ilişkisi eklenir.
Montaj ilişkisi tamamlanmıştır.
-
Önizlemeden Çık'a tıklayın.
