使用 DimXpert

您可以使用一套 DimXpert 工具来手动或自动插入尺寸和公差。

DimXpertManager：

  • 按特征列出 DimXpert 定义的公差特征。
  • 显示 DimXpert 工具。


要更改树显示，在 DimXpertManager 中右键单击零件名称，选择树显示，然后选择显示选项。

要使用零件的 DimXpert：

  1. 打开一个零件，以使用 DimXpert 标注尺寸。
  2. 设定 DimXpert 选项。 单击工具 > 选项 > 文档属性并设定各种 DimXpert 选项，例如形位公差。
  3. 手动或自动插入尺寸和形位公差。
    选项 描述
    要手动插入尺寸和形位公差：
    1. 使用 基准 工具设置基准。
    2. 使用 DimXpert 工具（例如 大小尺寸 、位置尺寸 、阵列特征 和 形位公差 ）添加公差和尺寸。
      使用特征选择器定义特征类型。
    3. 单击显示公差状态 以查看哪些特征的大小和位置欠约束或过约束。
    4. 应用附加尺寸和公差，以完全约束零件。
      要设定 DimXpert 尺寸的颜色，请单击选项 > 系统选项 > 颜色。 在“颜色方案设置”下，选择注解 > DimXpert。
    要自动插入尺寸和形位公差：
    1. 单击自动尺寸方案 （MBD 尺寸工具栏）或工具 > MBD 尺寸 > 自动尺寸方案。
    2. 设定 PropertyManager 选项。
    3. 单击 。
  4. 保存此零件。

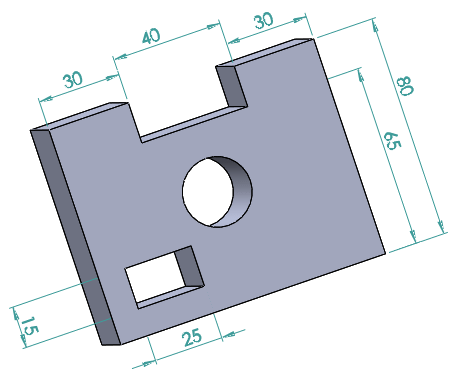

多边线选择

当相应平面平行时，您可以通过选择两条边线在两个平面之间创建尺寸。



将参考几何图形用于 DimXpert 尺寸

您可以使用参考平面、轴、点和质心符号来创建 DimXpert 尺寸。
