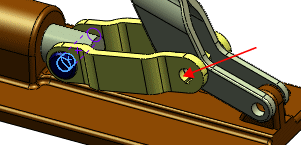

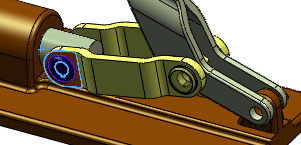

范例 - 随配合复制 本范例说明在装配体中生成零部件的附加实例时如何包括配合。 在本例中，您有一个包含销钉、连杆和杠杆的锁模。 销钉有两个配合将其固定 - 一个同心配合，一个重合配合。 您需要生成销钉的两个新实例。 您希望新销钉的配合与原始销钉中使用的配合一样。 1 Pin 2 连接 3 杠杆 对于销钉的第一个新实例，为同心配合指定一个新参考，为重合配合重用该参考。 当装配体打开时，单击 随配合复制 （“装配体”工具栏）或插入 > 零部件 > 随配合复制。 对于 PropertyManager 中的 选择的零部件，在图形区域选择要复制的零部件，例如，销钉。 单击 转至 PropertyManager 中的“配合”页面。 所选零部件的配合在 PropertyManager 中的 配合 下列出。 对于同轴心配合，请选择锁定旋转，以避免在允许其中一个参考旋转时，同轴心配合出现旋转。 单击列举的配合下的选项框，例如，同心配合。配合参考将在图形区域中高亮显示。 选择复制零部件与其配合所在的位置，如，连杆中的孔，如下所示： 在此例中，由于复制同心配合参考，因此为该配合类型选择适当的配合几何体，如孔。 在图形区域中会出现复制的零部件的预览，复制的配合的配合参考高亮显示。 在 PropertyManager 的 配合 下，下一个列出的配合的选择框高亮显示。 在此例中，重合配合选择框高亮显示。 为每个配合指定一个参考。 在此示例中，由于杠杆的两个标签共面，所以新销钉可以使用与原始销钉相同的参考。 要对下一配合使用与原始零部件所使用的配合参考相同的配合参考，在 PropertyManager 中的配合下，为下一列举配合选择 重复。 在此例中，选择重合配合下的重复。 单击 。 所选零件的副本被添加到装配体中。 选择框将会清空，以使您能够添加另一个副本。然后，添加一个从原始实例复制配合的零部件，但是为两个配合使用新参考。 在此例中，将销钉复制到另一个孔，但使用新的配合参考。 为零部件副本及其第一个配合参考选择另一位置。 在此例中，选择杠杆中的孔，为销钉定义同心配合参考。 在 PropertyManager 中，为重合配合清除重复。 为下一配合选择新的配合参考。 在此例中，选择杠杆的平面作为此销钉副本的重合配合的配合参考。 单击 两次。 零部件副本出现在 FeatureManager 设计树中。 新配合将出现在 配合 文件夹中。 父主题添加零部件实例 借助拖放来添加零部件 复制多个部件 复制带配合的零部件 随配合复制 PropertyManager
