比较零部件方向选项的示例

此示例比较了将阀子装配体镜向到第二个管道时的零部件方向选项。

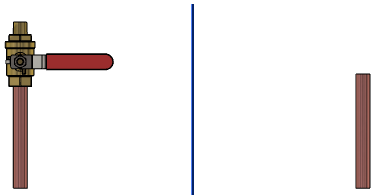

1. 在将阀子装配体镜向到第二个管道时打开模型。

2. 单击线性零部件阵列 > 镜向零部件 （装配体工具栏）。
3. 在 PropertyManager，选择以下项：
   1. 对于镜向平面，选择一个平面。
   2. 对于要镜向的零部件，选择阀子装配体。
4. 单击下一步 转到步骤 2： 设置方向。
5. 在镜向类型下，选择零部件原点。
6. 在定向零部件下，选择零部件方向选项。

   定向零部件选项	镜向零部件的图像

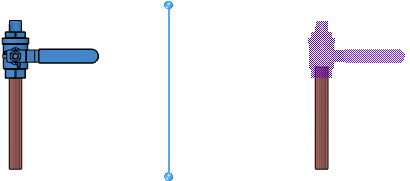

   X 已镜向，Y 已镜向 绕基准面镜向 X 轴和 Y 轴。

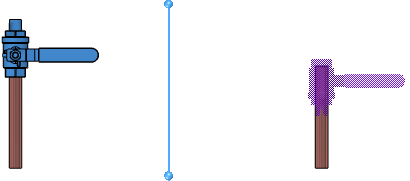

   X 已镜向并反转，Y 已镜向 绕基准面镜向 X 轴和 Y 轴，且反转 X 轴方向。

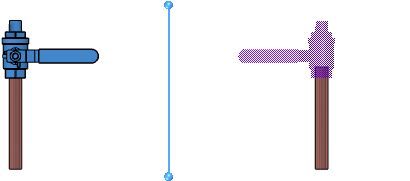

   X 已镜向，Y 已镜向并反转 绕基准面镜向 X 轴和 Y 轴，且反转 Y 轴方向。
   X 已镜向并反转，Y 已镜向并反转 绕平面镜向 X 轴和 Y 轴，且反转 X 轴和 Y 轴方向。
