當您在 SOLIDWORKS 中開始一個新的工程圖時,您要選擇有特定圖紙大小的範本及工程圖圖頁格式。
格式可以是標準、自訂、或無格式(僅指定大小)。 當您定義標題圖塊時,您可以指定哪些範本欄位是可以編輯的,以及您可以按一下來輸入標題圖塊資料的熱點區域。 您也可以在零件及組合件中產生標題圖塊。
您可以使用舊制的 2D CAD 標題圖塊。 當開始一個新的工程圖或加入一個工程圖頁時,清除圖頁格式/大小對話方塊中的顯示圖頁格式,然後輸入 2D CAD 的圖塊。
標準格式中包含了標題欄。 SOLIDWORKS 可讓您編輯圖頁格式。 (您也可以儲存圖頁格式以供將來的工程圖使用)。 您可以加入、移除、格式化、及刪除線條及文字。
您可以連結註解資料至文件屬性(例如檔案名稱、日期、圖頁號碼等),或連結至您定義的自訂屬性。

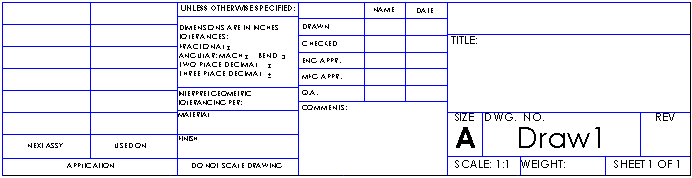

在預設的 landscape 圖頁格式中的標題欄包含了下列的線條及文字:

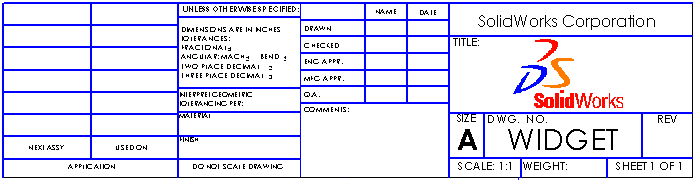

在此編輯圖頁格式的範例中,加入了有公司名稱的註解,編輯了有工程圖名稱的註解,加粗了線條,並加入了圖形。
