調整大小工具

您可以在辨識特徵之前調整所輸入零件的某些特徵的大小。

支援的特徵：
  • 填料及除料旋轉
  • 導角
  • 圓角
  • 邊線及摺邊凸緣
  • 鑽孔
您可以在選項對話方塊中設定辨識順序。

調整大小工具不支援在組合件關聯中零件的編輯。

使用調整大小的工具：

  1. 開啟一個輸入的模型。
    如果提示的話，不繼續特徵的辨識。

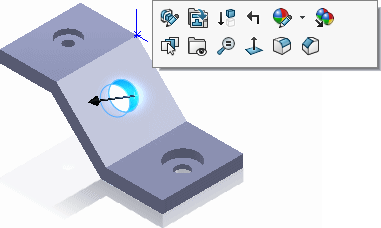

  2. 用右鍵按一下特徵，然後選擇 編輯特徵 fm_edit_feature.png。
    這會將特徵加入至 FeatureManager(特徵管理員)中。
    如果特徵包括同時產生的多個副本，則只有所選面上的副本才會被修改。
  3. 您可以︰
    • 在圖面中按一下尺寸來編輯尺寸
    • 用右鍵按一下在 FeatureManager(特徵管理員) 設計樹狀結構中的特徵，接著選擇 編輯特徵 fm_edit_feature.png 來顯示 PropertyManager，然後編輯特徵。
    在此範例中， 6.0 Diameter Hole1 被變更為 #4 Flat Head Machine。
  4. 在儲存您的變更之後，按一下辨識特徵 tool_recognize_features.gif (「特徵」工具列)來轉換輸入的零件。
