區段

產生剖切平面：
  • 使用預設的 XY 剖切平面
  • 從剖面窗格選擇一個基準面。
  • 在圖面中選擇一個面，然後在剖面窗格中按一下面平面 。
  • 連按兩下面上的點以產生平行於面的剖切平面。
當您在 SOLIDWORKS 軟體中儲存包含相交區的剖面視圖時，您可以在 eDrawings 中看到此視圖。 按一下視角方位 (立即檢視工具列)，然後選擇剖面視圖。

產生與操控剖面

您可以拖曳基準面來變更剖面。

產生和操作剖面：

  1. 按一下剖面 或 工具 > 剖面。
    剖切平面出現，垂直於模型。

  2. 拖曳平面，其會沿著與模型垂直的軸移動。

  3. 在剖面窗格中，從下列選項中選擇。
    選項   說明
    XY 平面
    YZ 平面
    XZ 平面
    面平面 先選擇一個面，然後選擇此選項以產生一個垂直於所選面的平面。 連按兩下某個面亦可啟用此選項。
    反轉 沿目前顯示的平面反轉模型以顯示模型的另一面。
    垂直於平面檢視 垂直於平面顯示模型。
    「Hide Plane」(隱藏基準面) 顯示或隱藏剖切平面。
    顯示加蓋 以加蓋的實體面顯示邊緣。

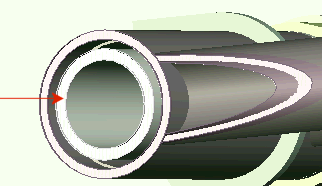

    剖面加蓋及實心的
    剖面未加蓋及中空的
  4. 要釋出剖面 工具，請再按一下。
