PropertyManager možností vektorového obrázku

PropertyManager Možnosti vektorového obrázku umožňuje dynamicky řídit vzhled vektorových značek ve vektorovém obrázku.

Možnosti

Velikost Ovládá velikost vektorů v obrázku. Velikost vektorů můžete změnit pomocí šipek nebo přetažením posuvníku.
Hustota Ovládá hustotu vektorů v obrázku.
  Jen plocha Pokud zaškrtnete toto políčko, zobrazí se pouze vektory na površích modelu.
  Přizpůsobit barvě grafu Použije stejnou mapu barev obrázku pro vektory.
  Jednobarevný Všem vektorům v obrázku přiřadí uživatelem definovanou barvu. Chcete-li změnit barvu vektorů, klepněte na možnost Upravit barvu.
Následuje obrázek možností vektorového obrázku:

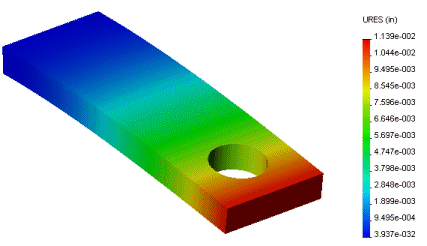

Mapa výsledného posunu Vektorový obrázek výsledného posunu (výchozí vektorová možnost)
Vektorový obrázek výsledného posunu s větší velikostí vektorů Vektorový obrázek výsledného posunu s větší hustotou vektorů

Upravení vektorových obrázků

Jak upravit vektorové obrázky:

  1. Po spuštění studie vytvořte vektorový obrázek pro požadované množství.
  2. Klepněte pravým tlačítkem na ikonu vektorového obrázku a vyberte příkaz Možnosti vektorového obrázku.
    Zobrazí se PropertyManager Možnosti vektorového obrázku.
  3. Velikost vektorových šipek změňte pomocí šipek číselníku Velikost .
  4. Hustotu vektorů v obrázku změňte pomocí šipek číselníku Hustota .
  5. Pokud chcete vykreslit pouze vektory na ohraničeních modelu, zaškrtněte políčko Jen plocha.
  6. Výběrem volby Stejný jako tabulka barev použijte stejnou mapu barev, jako byla použita v obrázku, nebo výběrem volby Jednobarevný použijte pro vektorový obrázek jedinou barvu.
  7. Klepněte na .
