PropertyManager Řez (výkresy)

Jak otevřít správce PropertyManager Řez:

Vytvořte ve výkresu řez a klepněte ve správci PropertyManager na Upravit skicu, nebo vyberte stávající řez.

Řezná čára

Obrátit směr Směr řezu lze obrátit poklepáním na čáru řezu.
Jmenovka Upravte písmeno pro čáru řezu a řez.
  Písmo Chcete-li odlišit písmo pro jmenovku čáry řezu od písma dokumentu, zrušte výběr políčka Písmo dokumentu a klepněte na položku Písmo. Pokud změníte písmo jmenovky čáry řezu, objeví se zpráva s dotazem, zda chcete použít nové písmo také pro jmenovku řezu.

Řez

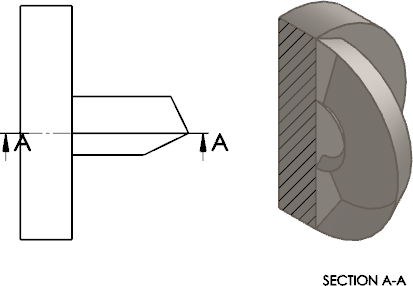

Částečný řez Vytvořit řez, který je omezený délkou čáry řezu, pokud čára řezu není přes celý pohled.
Část průřezu Zobrazí pouze plochy oříznuté čárou řezu.
  Úplný řez

Částečný řez

Část průřezu

Automatické šrafování Vzory šrafování se mezi součástmi v sestavách nebo mezi těly ve vícetělových dílech a svarech mění. Pole šrafování se budou měnit při provádění řezů v sestavě.
Náhodné měřítko
Vytvoří náhodné měřítko šrafování u téhož materiálu v pohledu výkresu. Zrušíte-li výběr této možnosti, bude měřítko pro všechny šrafy u více dílů z téhož materiálu stejné.
Změnit měřítko šrafování
Použije měřítko pohledu na šrafy v řezu.
Vybrané Výběr možnosti zrušen
Zvýraznit obrys
Zvýrazní obrys ploch řezů.
Vybrané Výběr možnosti zrušen
Skrýt ramena řezné čáry
K dispozici pouze při vytvoření zobrazení
Zkrácené zobrazení
K dispozici pouze při vytvoření zobrazení

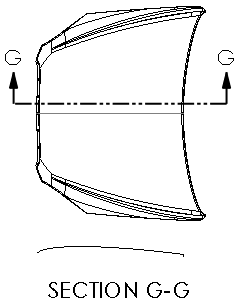

Plošná těla

Zobrazit plošná těla V pohledu řezu zobrazí všechna plošná těla z pohledu rodiče modelu. Na řez povrchu také můžete použít popisy, například poznámky nebo kóty. Toto nastavení bude zachováno pro všechny relace.
Přířezy povrchových těl Zobrazuje pouze protínající čáru povrchu v řezu.

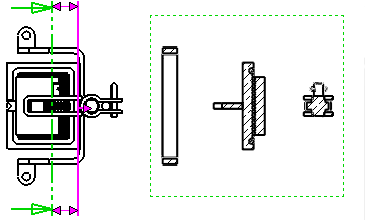

Hloubka řezu

Umožní vám nastavit hloubku řezu až po vzdálenost, kterou určíte. Tento ovládací prvek je k dispozici pouze pro řezy, jejichž čáru řezu tvoří jeden segment.

Řezy s nastavením vzdálenosti lze vytvářet pro součásti, nikoli pro prvky.
Chcete-li nastavit vzdálenost, proveďte jednu z následujících operací:
  • Nastavte hodnotu pro Hloubku .
  • Pro Odkaz hloubky v pohledu rodiče vyberte geometrii, jako například hranu, nebo osu.
  • Pro nastavení hloubky řezu přetáhněte růžovou rovinu řezu do grafické plochy. Všechny součásti mezi čárou řezu a rovinou řezu budou zobrazeny v řezu.
Náhled

Importovat popisy z

Importovat popisy Vyberte možnost Importovat popisy, pokud chcete importovat všechny vybrané typy popisů z odkazovaného dílu do sestavy.
Nastavte možnosti importu popisů:
  • Popisy designu
  • Popisy DimXpert
  • Včetně položek ze skrytých prvků

Stav zobrazení

Jen pro sestavy. Zvolte stav zobrazení sestavy, který má být umístěn do výkresu.

Stav zobrazení skrýt/zobrazit je podporován všemi styly zobrazení. Ostatní stavy zobrazení (režim zobrazení , barva atd.) jsou podporovány pouze styly Stínovaný s hranami a Stínovaný .

Styl zobrazení

Použít styl rodiče Pokud toto políčko nevyberete, nastavíte styl a kvalitu odlišnou od rodičovského pohledu.

Klepněte na styl zobrazení.

Měřítko

Použít měřítko rodiče Použije stejné měřítko jako v rodičovském pohledu. Změníte-li měřítko rodiče, aktualizuje se měřítko všech potomků, kteří toto nastavení používají.
Použít měřítko listu Použije stejné měřítko jako list výkresu.
Použít vlastní měřítko Použije vámi určené měřítko. Pokud zvolíte Určený uživatelem, zadejte v poli níže měřítko v následujícím formátu: x:x nebo x/x. Vybráním položky Použít přizpůsobení textu modelu zachováte geometrii použitou v pohledech popisu v dílech.
Nastavené možnosti v poli Použít vlastní měřítko se mohou lišit v závislosti na normě kótování.

Typ kóty

Kóty ve výkresech mohou být buď:
Skutečná Přesné hodnoty modelu.
Promítaná 2D kóty.

Typ kóty se nastavuje při vkládání pohledu výkresu. Typ kóty si můžete prohlížet a měnit ve správcích PropertyManager pohledu výkresu.

Několik pravidel pro různé typy kót:
  • SOLIDWORKS používá kóty Promítnuté pro standardní a vlastní ortogonální pohledy a kóty Pravé pro izometrické, dimetrické a trimetrické pohledy.
  • Pokud si vytvoříte z jiného pohledu promítnutý nebo pomocný pohled, bude tento nový pohled používat Promítnuté kóty, a to i přesto, že původní pohled používal Pravé kóty.

Zobrazení kosmetického závitu

Jsou-li v pohledu výkresu kosmetické závity, následující nastavení přepíše možnost Zobrazení kosmetického závitu v nabídce Nástroje, > Možnosti, > Vlastnosti dokumentu > Detailování.

Vysoká kvalita Zobrazí přesné styly čar a ořezání v kosmetických závitech. Je-li kosmetický závit jen částečně viditelný, Vysoká kvalita zobrazí jen viditelnou část (zobrazí přesně, co je a není viditelné.)
Když je zvolena možnost Vysoká kvalita, sníží se výkon systému při použití kosmetických závitů. Doporučujeme proto, abyste tuto možnost zrušili až do doby, než dokončíte umístění všech popisů.
Konceptová kvalita Zobrazí kosmetické závity s méně detaily. Je-li kosmetický závit jen částečně viditelný, Konceptová kvalita zobrazí celý prvek.

Uložit pohled jako

Rozbalte nabídku Uložit pohled jako a uložte pohled výkresu do souboru Dxf nebo Dwg. Případně můžete přetažením ovladače bodu nastavit počátek v souboru a kliknout na Uložit pohled jako DXF/DWG . Zadejte možnosti v dialogovém okně Uložit jako.
Možnost Exportovat pouze geometrii modelu ignoruje jiné popisy skici, které jsou přidruženy k vybranému pohledu.

Automatická aktualizace pohledu

Vyloučit z automatické aktualizace Vyloučí vybrané pohledu výkresu z automatických aktualizací, ke kterým dochází pokud je otevřen výkres, je zvolena možnost Automatická aktualizace pohledu a uložíte změny do modelu.

Další vlastnosti

Viz Vlastnosti pohledu výkresu.
