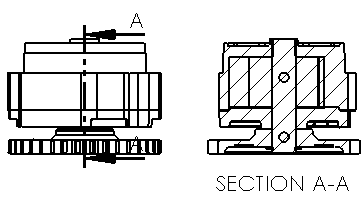

PropertyManager Řez Režim skici řezu spolu s uživatelským rozhraním nástroje Řez můžete využít k tvorbě řezů i rozvinutých řezů. Postup vložení řezu nebo polovičního řezu: Ve výkresu klepněte na Řez (panel nástrojů Výkresy) nebo na Vložit > Pohled výkresu > Řez. Řez Řezná čára Svislý Vodorovný Pomocná Srovnané Automaticky spustit řez Pomocí této volby si okamžitě zobrazíte náhled a můžete umístit řez do výkresu. Zrušením této volby vyvoláte nabídku Řez , pomocí které můžete do řezu přidat posunutí. Pro přidání odsazení k řezu použijte místní okno Řez. Výběr Funkce Další kroky Přidání posunu oblouku Vyberte první bod oblouku na čáře řezu a poté vyberte druhý bod oblouku. Přidání jednoduchého posunu Vyberte první bod posunu na čáře řezu a poté vyberte druhý bod posunu. Přidání posunu vrubu Vyberte první bod vrubu na čáře řezu, vyberte druhý bod na čáře řezu na šířku vrubu a poté vyberte třetí bod podle hloubky vrubu. Krok zpět OK (Přidat pohled) Cancel (Stornovat pohled) Upravit skicu Pomocí této možnosti můžete vytvořit vlastní řeznou čáru. Poloviční řez Poloviční řez Nahoře doprava Nahoře doleva Dole doprava Dole doleva Vlevo dolů Vpravo dolů Vlevo nahoru Vpravo nahoru Nadřazené témaŘezy ve výkresech
(panel nástrojů Výkresy) nebo na .
