Paleta pohledů

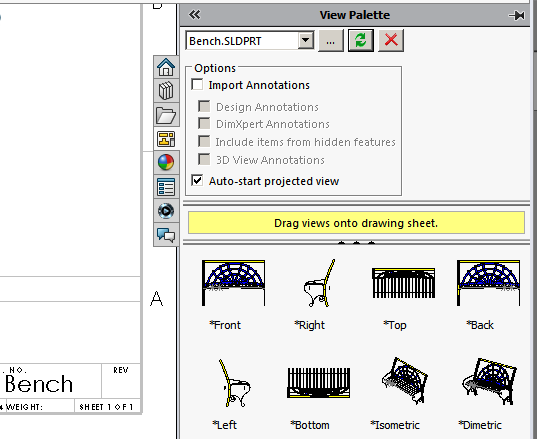

Pomocí Palety pohledů v podokně úloh můžete do výkresu rychle vložit jeden nebo více předem definovaných pohledů. Obsahuje obrázky standardních pohledů, pohledů popisu, pohledů řezu a plochých polí (plechové díly) vybraného modelu. Pohledy lze přetáhnout na list výkresu a vytvořit pohled výkresu. Každý pohled je vytvořen jako pohled modelu.

Orientace pohledů v paletě jsou založeny na osmi standardních orientacích (*Přední, *Pravý, *Horní, *Zadní, *Levý, *Dolní, *Aktuální a *Izometrický) a na vlastních pohledech v dílu nebo v sestavě. Po umístění pohledu na něm můžete skládat nebo promítat pohledy.

Použitý pohled je odstraněn z palety.



Paleta pohledů se zaplní, když:

  • klepnete na možnost Vytvořit výkres z dílu/sestavy ,
  • přejdete na dokument z palety pohledů,
  • vyberete ze seznamu otevřených dokumentů v paletě pohledů.
Ve velkých sestavách, obvykle čítajících více než 200 součástí, se Paleta pohledů nevyplňuje. Pomocí funkce Vložit > Pohled výkresu můžete do výkresu vložit pohled modelu.
Paleta pohledů podporuje AutoCAD® 2002 až 2008.

Vkládání pohledů výkresů z Palety pohledů bez otevření dílu nebo sestavy

Chcete-li vložit pohledy výkresu z palety pohledů:

Ve výkresu bez otevřených dílů nebo sestav:

  1. Vyberte Podokno úloh a Paletu pohledů .
  2. Klikněte na Vyhledat (...) na Paletě pohledů.
  3. Přejděte na díl či sestavu a klepněte na Otevřít.
  4. Přetáhněte pohled na grafickou plochu.
    Je možné zarovnat další pohledy se stávajícími pomocí tečkovaných referenčních čar, které se mezi nimi zobrazí, pokud je vybrána možnost Automaticky začít průmět.

Vkládání pohledů výkresů z Palety pohledů s otevřeným dílem nebo sestavou

Ve výkresu bez otevřených dílů nebo sestav:

  1. Vyberte Podokno úloh a Paletu pohledů .
  2. Vyberte díl či sestavu, kterou chcete vložit, ze seznamu v levém horním rohu palety pohledů.
  3. Přetáhněte pohled na grafickou plochu.
    Je možné zarovnat další pohledy se stávajícími pomocí tečkovaných referenčních čar, které se mezi nimi zobrazí, pokud je vybrána možnost Automaticky začít průmět.
    Odstraníte-li pohled z výkresu, můžete jej vložit znovu z Palety pohledů klepnutím na Obnovit v horní části palety.
    Návod na zrušení výběru palety pohledů po odstranění pohledů:

    Pokud odstraníte všechny pohledy v Paletě pohledů, klepnutím na Zrušit vše v Paletě pohledů odstraňte externí reference z výkresu.
