Příklad – Kopírování s vazbami

Tento příklad ukazuje, jak zahrnout vazby při vytváření dalších instancí součásti v sestavě.

V tomto příkladu máte sestavu svorky, která obsahuje čep, spojovací článek a páku. Čep má dvě vazby, které jej udržují na místě – jednu soustřednou a jednu sjednocenou. Potřebujete vytvořit dvě nové instance čepu. Pro nové čepy chcete stejné vazby, jako jsou použité v původním čepu.

1	Čep
2	Spojka
3	Páčka

Pro první novou instanci čepu zadejte nový odkaz pro soustřednou vazbu a použijte odkaz pro sjednocenou vazbu.

1. V otevřené sestavě klikněte na ikonu Kopírovat s vazbami (panel nástrojů Sestava) nebo na nabídku Vložit > Součást > Kopírovat s vazbami.
2. Pro nastavení Vybrané součásti, v PropertyManageru vyberte v grafické ploše součást, kterou chcete zkopírovat (například kolík).



3. Klepnutím na přejdete na stránku Vazby správce PropertyManager.

   Vazby pro vybranou součást se zobrazí v seznamu Vazby ve správci PropertyManager.

   V případě soustředných vazeb vyberte Uzamknout rotaci, aby se zabránilo rotaci v soustředných vazbách, když jeden z odkazů umožňuje rotaci.

4. Klikněte na výběrové pole pod vazbou v seznamu, například soustřednou vazbou.
   Odkaz vazby je zvýrazněn v grafické ploše.

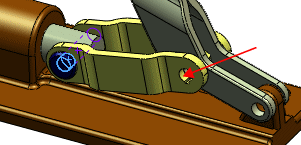

5. Vyberte místo, kam chcete součást s její vazbou zkopírovat: například díru ve vazbě, jak ukazuje obrázek:


   V tomto příkladu jde o kopírování odkazu na soustřednou vazbu; musíte tedy vybrat vhodnou geometrii vazby pro daný typ vazby, např. díru.

   V grafické ploše se zobrazí náhled zkopírované součásti a dojde ke zvýraznění odkazu vazby u zkopírované vazby. Ve správci PropertyManager v části Vazby se zvýrazní políčko pro další vazbu v seznamu. V tomto příkladu je zvýrazněno výběrové pole pro soustřednou vazbu.



   Určete odkaz pro každou vazbu. Protože jsou obě ouška páky koplanární, může nový čep použít stejný soustředný odkaz vazby jako původní čep.

6. Chcete-li použít tentýž odkaz vazby pro další vazbu tak, jak je použita v původní součásti, vyberte v části Vazby v PropertyManageru pro další vazbu v seznamu možnost Opakovat. V tomto příkladu vyberte možnost Opakovat pod soustřednou vazbou.
7. Klepněte na tlačítko .
   Do sestavy je přidána kopie vybrané součásti. Výběrové pole se vynuluje, abyste mohli přidat další kopii.

   Nyní přidejte součást, která kopíruje vazby z původní instance, ale pro obě vazby používá nové odkazy. V tomto příkladu zkopírujte čep na jinou díru, ale s novými odkazy vazby.

8. Vyberte jiné umístění pro kopii součásti a její první odkaz vazby.

   V tomto příkladu vyberte díru v páce a definujte tak soustředný odkaz vazby pro čep.


9. Ve správci PropertyManager zrušte volbu Opakovat u sjednocené vazby.
10. Vyberte nový odkaz vazby pro další vazbu.

    V tomto příkladu vyberte rovnou plochu páky jako odkaz vazby sjednocené vazby pro tuto kopii čepu.


11. Dvakrát klepněte na tlačítko .
    Kopie součásti se zobrazí ve stromu FeatureManager. Nové vazby se objeví ve složce Vazby .
