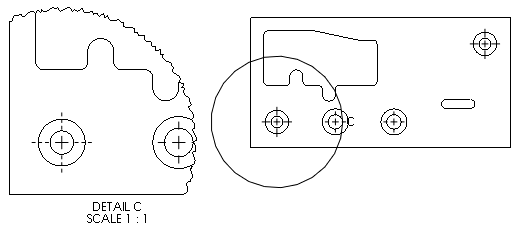

Vytvoření detailních pohledů se zubatým obrysem

Postup vytvoření detailních pohledů se zubatým obrysem:

  1. Ve výkresu klikněte na Detailní pohled (panel nástrojů Výkres) nebo Vložit > Pohled výkresu > Detail .
    Nástroj Kružnice Tool_Circle_Sketch.gif je aktivní.
  2. Načrtněte kružnici.

  3. Ve správci PropertyManager v části Detailní pohled vyberte Zubatý obrys.
  4. V části Důležitost tvaru přesunutím posuvníku určíte důležitost zubatého obrysu.
  5. Kliknutím pohled umístěte.
