Vylepšené diagnostické nástroje vám pomohou prozkoumat kvalitu sítě a detekovat prvky se špatnou kvalitou.

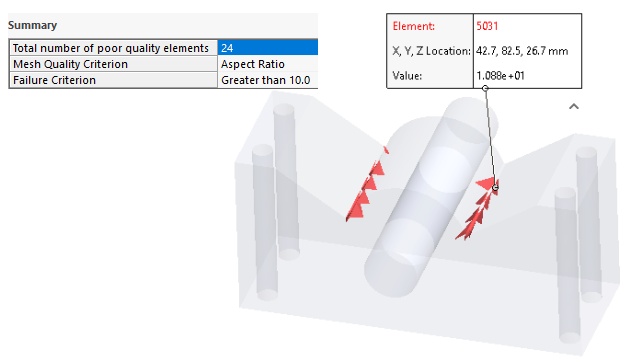

Po vytvoření sítě klikněte pravým tlačítkem na Síť (strom studie simulace) a vyberte Diagnostika kvality sítě. Obrázky nástroje Diagnostika kvality sítě zobrazují Jakobiho poměr, poměr stran nebo objem prvku pro celý model nebo vybraná těla. Ve výchozím nastavení software vyhodnotí prvek s Jakobiho poměrem stran a poměrem stran větším než 20 jako nízkou kvalitu. Výchozí hodnotu můžete upravit a vyhodnotit prvky se špatnou kvalitou. Například na obrázku výše je 24 prvků zvýrazněno jako se špatnou kvalitou na základě kritéria selhání pro poměr stran větší než 10.
Chcete-li izolovat prvky se špatnou kvalitou:
- Ve správci PropertyManager Diagnostika kvality sítě v části Upřesňující možnosti vyberte možnost Při detekci prvků špatné kvality přepnout do režimu Sondovat a diagnostikovat.
- Ve správci PropertyManager Sondovat a diagnostikovat vyberte možnost Izolovat prvky špatné kvality.
- Po klepnutí na možnost Pomocník pro síť získáte pomoc se zjemněním sítě v klíčových oblastech a vyřešení problémů s kvalitou sítě předtím, než budete pokračovat v analýze.
