Onglet Nomenclature dans Web2

L'onglet Nomenclature affiche la nomenclature des articles SOLIDWORKS PDM ou d'une pièce de soudure, d'une pièce, d'une mise en plan ou d'un assemblage SOLIDWORKS.

Dans la version standard de l'écran, l'onglet Nomenclature est disponible dans la vue de détail du fichier. Les types de nomenclatures pris en charge sont :
  • Nomenclatures calculées
  • Nomenclatures de constructions soudées
  • Listes des pièces soudées
  • Nomenclatures SOLIDWORKS

Pour afficher l'onglet Nomenclatures :

Dans la version standard de l'écran, cliquez sur le nom du fichier, puis sur l'onglet Nomenclature.

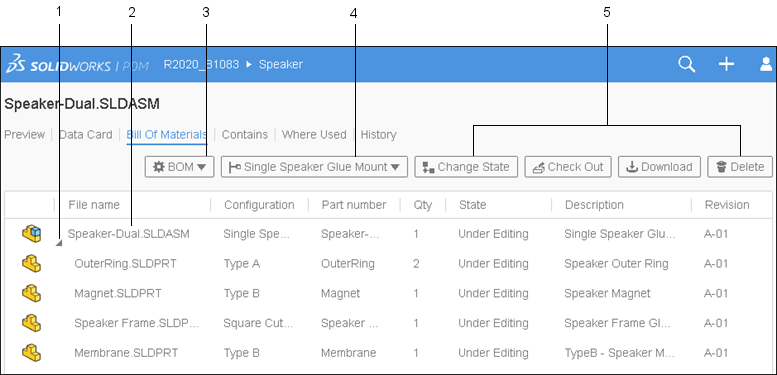

Onglet Nomenclature

1 Développer ou réduire Développe ou réduit les nomenclatures en tabulation.
2 Vue Table

Nomenclature

Affiche l'élément sélectionné pour En tabulation ou Premier niveau uniquement.
3 Type et options de nomenclature Affiche le nom de la nomenclature sélectionnée en haut avec la liste des autres nomenclatures, ainsi que les options de la nomenclature sélectionnée.
Nomenclature sélectionnée Liste de nomenclatures Option d'affichage et version référencée
Nomenclature Nomenclature calculée, Nomenclature de pièces soudées, Liste des pièces soudées, Nomenclature SOLIDWORKS En tabulation, Pièces uniquement, Premier niveau uniquement, De l'assemblage, Des dernières versions
Nomenclature de pièces soudées ou Liste de pièces soudées Nomenclature calculée, Nomenclature de pièces soudées, Liste des pièces soudées -
SOLIDWORKS BOM Nomenclature calculée, Nomenclature SOLIDWORKS -
4 Configurations ou feuilles Affiche le nom de la configuration ou de la feuille sélectionnée pour la nomenclature calculée, la liste des pièces soudées et la nomenclature de pièces soudées.
5 Actions Permet de sélectionner des options et de réaliser les actions en fonction des autorisations utilisateur :
  • Changer l'état
  • Extraire
  • Télécharger
  • Effacer/suppr
