Verwenden Sie TolAnalyst, um Baugruppen ausgehend von einem Basisteil zu erstellen. Fügen Sie dann nacheinander Teile hinzu, bis die Baugruppe fertiggestellt ist. Diese Methode ist mit dem Zusammenbauen vieler Baugruppen in der Produktion vergleichbar.
Verwenden Sie den PropertyManager Baugruppensequenz, um die von TolAnalyst verwendete Baugruppensequenz festzulegen. Die Reihenfolge, in der Sie Teile zusammenbauen, kann sich auf die Beziehungen zwischen den Features in der fertiggestellten Baugruppe auswirken. Sie können für eine Baugruppe einen Satz von Studien erstellen, um die Reihenfolge zu bestimmen, mit denen die gewünschten Ergebnisse erzielt werden, und um festzustellen, ob Befestigungen erforderlich sind.
In dieser Baugruppe fixiert und unterstützt die obere Platte die Wellenbaugruppe. Die obere Platte ist an dem „L“-förmigen Basisteil mit einem grünen Presspassungsstift fixiert.
Sie können Studien erstellen, um die zur Beibehaltung der Ausrichtung zwischen den Lagerbohrungen erforderlichen Toleranzen zu bestimmen, damit sich die Welle ohne Klemmen drehen kann.
| |
Baugruppensequenz Szenario 1: |
|
|---|
| 1. |
„L“-förmiger Träger
|
|
| 2. |
Obere Platte |
|
| 3. |
Stift |
|
| 4. |
Lager |
|
| 5. |
Welle |
|
Bei dieser Baugruppensequenz können Sie den potentiellen Offset (Koaxialität) der Lagerbohrungen berechnen, um die richtige Ausrichtung sicherzustellen.
Wenn die Herstellung der für das oben beschriebene Szenario erforderlichen Toleranzen zu kostspielig ist, können Sie eine zweite Studie mit einer anderen Baugruppensequenz durchführen, bei der die obere Platte nur zur Unterstützung der Wellenbaugruppe verwendet wird.
| |
Baugruppensequenz Szenario 2: |
|
|---|
| 1. |
„L“-förmiger Träger
|
|
| 2. |
Unteres Lager
|
|
| 3. |
Welle
|
|
| 4. |
Oberes Lager
|
|
| 5. |
Obere Platte (die direkt mit der Welle und dem Lager verknüpft wird)
|
|
| 6. |
Stift
|
|
| |
Bei dieser Studie wird die Ausrichtung zwischen den für den Stift verwendeten Bohrungen gemessen.
|
|

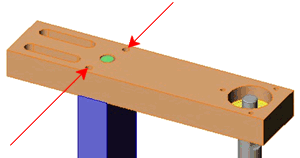

Da die erste Studie nicht machbar war, ist die Herstellung bei dieser Studie wahrscheinlich ebenfalls zu kostspielig. Sie können jedoch die Ergebnisse verwenden, um die Länge einer geschlitzten Bohrung zu bestimmen, die anstelle der Bohrung in der oberen Platte verwendet werden kann.
