Im Dialogfeld Komponenteneigenschaften können Sie für jede referenzierte Kopie einer Komponente in einer Baugruppe einen anderen Wert für Komponentenreferenz zuweisen.
Sie können beispielsweise Komponentenreferenz zum Speichern der Referenzdesignatoren für einen elektrischen Kabelbaum oder eine Leiterplatten-Baugruppe verwenden. Wenn verschiedene referenzierte Kopien derselben Komponente verschiedene Werte für Komponentenreferenz haben, können Sie die referenzierten Kopien in einer Stückliste als separate Zeilenpositionen anzeigen. In Zeichnungen können Sie außerdem den Wert einer Komponentenreferenz mit dem Text eines Stücklistensymbols verknüpfen.
Klicken Sie in Baugruppen mit der rechten Maustaste auf eine Komponente, klicken Sie auf
Komponenteneigenschaften
und legen Sie einen Wert für
Komponentenreferenz fest. Der Wert wird im FeatureManager am Ende des Komponentennamens in Klammern { } angezeigt.
In SOLIDWORKS Routing können Sie beim Importieren eines Rohrsystem- und Geräteausstattungsdiagramms automatisch Werte zuweisen.

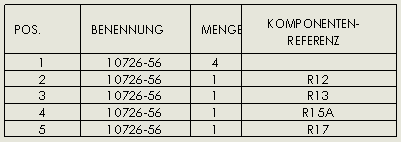

Wählen Sie in Baugruppen oder Zeichnungen beim Einfügen einer Spalte in eine Stückliste
KOMPONENTENREFERENZ für
Spaltentyp aus.
Wählen Sie in Zeichnungen beim Einfügen von Stücklistensymbolen
Komponentenreferenz für
Stücklistensymboltext aus.
Um Stücklistensymbole mit Komponentenreferenzwerten verknüpfen zu können, muss die Zeichnung eine Stückliste mit einer Spalte KOMPONENTENREFERENZ enthalten.
