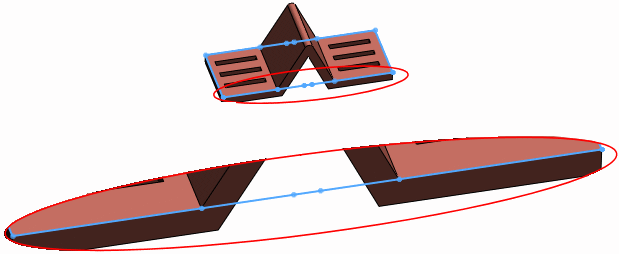

Verwenden von „Elemente übernehmen“ Übernehmen eines Elements: Klicken Sie in einer offenen Skizze auf eine Modellkante, einen Kurvenzug, eine Fläche, eine Kurve, eine externe Skizzenkontur oder auf eine Reihe von Kanten oder Kurven. Sie können auch auf ein Element klicken, nachdem Sie auf das Werkzeug Elemente übernehmen geklickt haben. Beispiele: Wählen Sie eine Fläche aus, um die Kanten der Fläche zu übernehmen. Wählen Sie eine Fläche aus, und drücken Sie die Strg-Taste, und wählen Sie eine Kante des Kurvenzugs aus. Die Software wählt nur den Kurvenzug aus. Wählen Sie zusammenhängende Flächen aus, um eine Gesamtkontur der Flächen zu erhalten. Die Liniensegmente entsprechen den einzelnen Flächen. Klicken Sie auf Elemente übernehmen (Skizzieren-Symbolleiste), oder wählen Sie Extras > Skizzieren > Elemente übernehmen aus.Die folgenden Beziehungen werden erstellt: Auf Kante Sie wird zwischen der neuen Skizzenkurve und dem Element erstellt, wodurch die Kurve beim Ändern des Elements geändert wird. Fixiert Sie wird intern auf den Endpunkten des Skizzenelements erstellt, so dass die Skizze den Status „Voll definiert“ beibehalten kann. Diese interne Beziehung wird nicht angezeigt, wenn Sie Beziehungen anzeigen/löschen verwenden. Entfernen Sie die Beziehung Fixiert, indem Sie an den Endpunkten ziehen. Wenn Sie eine Komponente oder ein Feature im Baugruppenkontext erstellen und die Option Keine externen Modellreferenzen erstellen unter Extras > Optionen > Externe Referenzen aktiviert ist, werden die oben beschriebenen Skizzenbeziehungen nicht erstellt. Siehe „Steuern der Erstellung externer Referenzen“. Klicken Sie im PropertyManager auf Kettenauswahl, um alle zusammenhängenden Skizzenelemente zu übernehmen. Sie können die internen Kurvenzüge oder Elemente einer Modellfläche mit der Option Alle Innenkurven auswählen des Werkzeugs Elemente übernehmen automatisch konvertieren. Klicken Sie auf . Übergeordnetes ThemaElemente übernehmen PropertyManager Elemente übernehmen Steuern der Erstellung externer Referenzen
