Festlegen von Maßstäben für Zeichenblätter

Sie können den Maßstab eines Zeichenblatts ändern, indem Sie einen Maßstab aus einer vordefinierten Liste auswählen oder einen benutzerdefinierten Maßstab angeben.

So legen Sie den Maßstab eines bestehenden Zeichenblatts fest:

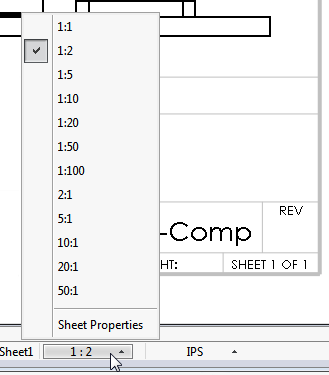

  1. Klicken Sie in der Statusleiste auf Blattmaßstab und klicken Sie auf einen Maßstab.
  2. Wenn auf dem Zeichenblatt Beschriftungen vorhanden sind, geben Sie im Dialogfeld die entsprechenden Optionen an und klicken Sie auf OK.
    Option Bezeichnung
    die Position der Beschriftung skalieren Skaliert Beschriftungen entsprechend der Blattgröße. Die Positionen der Beschriftungen verschieben sich entsprechend dem Maßstab.
    Texthöhe der Beschriftung skalieren Skaliert den Beschriftungstext auf den Blattmaßstab.

Festlegen von benutzerdefinierten Maßstäben für Zeichenblätter

Die Maßstabsliste in der Statusleiste enthält eine Option zum Angeben eines benutzerdefinierten Maßstabs für Zeichenblätter.

So legen Sie benutzerdefinierte Maßstäbe für Zeichenblätter fest:

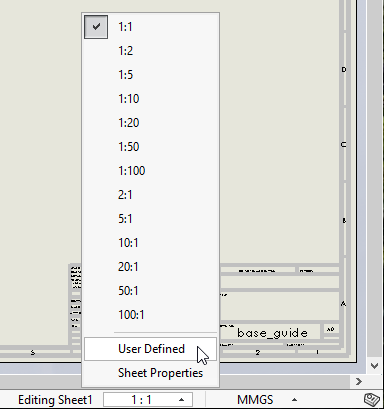

  1. Klicken Sie in der Statusleiste auf den Maßstab.
  2. Klicken Sie in der Liste auf Benutzerdefiniert.
  3. Geben Sie im Dialogfeld einen Maßstab im Format x:x oder x/x ein.
  4. Klicken Sie auf OK.
Sie können auch mit der rechten Maustaste auf das Blatt klicken und Eigenschaften auswählen. Bearbeiten Sie anschließend die Werte unter Maßstab.
