Trennen von Blechteilen

Mehrkörper-Blechteile können mit jedem Befehl erstellt werden, der sich dazu eignet, mehrere Körper aus einem einzelnen Körper zu erstellen.

Verwenden Sie die folgenden Befehle der Features-Symbolleiste, um ein Blechteil in mehrere Körper aufzuteilen:

  • Linear ausgetragener Schnitt
  • Rotierter Schnitt
  • Ausgetragener Schnitt
  • Ausgeformter Schnitt
  • Begrenzungsschnitt
  • Teilen

In diesem Thema wird die Verwendung des Befehls Trennen beschrieben.

Trennen eines Blechteils mithilfe des Befehls Trennen:

  1. Öffnen Sie das zu trennende Teil.
  2. Erstellen Sie eine Skizze, die für das Trennen des Teils verwendet werden soll.
  3. Klicken Sie auf Trennen (Features-Symbolleiste).
  4. Wählen Sie im PropertyManager unter Trimmwerkzeuge die Skizze aus.
  5. Klicken Sie auf Teil schneiden.
  6. Geben Sie unter Resultierende Körper unter die Körper zum Trennen an.
  7. Wahlweise können Sie auf die Beschriftung <Keine> für jeden Körper klicken und sie im Dialogfeld Speichern unter speichern.
    Die Namen werden im PropertyManager und die Beschreibungen im Grafikbereich angezeigt.
  8. Klicken Sie auf .
    Das Teil enthält jetzt mehrere Blechkörper.

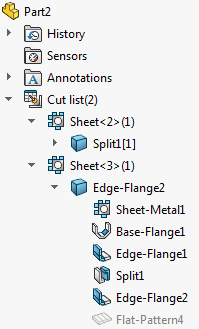

    Im FeatureManager sind die Körper in der Zuschnittsliste nach dem Trennen-Feature benannt.

    Wenn Sie einem Körper ein Feature hinzufügen, ändert sich der Name in der Zuschnittsliste und entspricht jetzt dem zuletzt hinzugefügten Feature. Wenn Sie hier eine Kante-Lasche hinzufügen, ändert sich der Name des Körpers von Trennen1[2] in Kante-Lasche2.
