Schnitt

Erstellen von Schnittebenen:
  • Verwenden Sie die Standard-XY-Schnittebene.
  • Wählen Sie eine Ebene aus dem Fensterbereich Abschnitt aus.
  • Wählen Sie eine Fläche im Grafikbereich aus und klicken Sie dann im Fensterbereich Abschnitt auf Flächenebene .
  • Doppelklicken Sie auf einen Punkt auf einer Fläche, um eine Schnittebene zu erstellen, die parallel zur der Fläche ist.
Wenn Sie Schnittansichten mit Schnittflächenbereichen in der SOLIDWORKS Software speichern, können Sie die Ansichten in eDrawings anzeigen. Klicken Sie auf Ansichtsausrichtung (Heads-Up-Ansichtssymbolleiste) und wählen Sie eine Schnittansicht aus.

Erstellen und Ändern von Schnitten

Sie können die Ebene ziehen, um den Schnitt zu ändern.

Erstellen und Ändern eines Schnitts:

  1. Klicken Sie auf Abschnitt oder Extras > Schnitt.
    Eine Schnittebene wird angezeigt, die normal auf das Modell ist.

  2. Ziehen Sie die Ebene, die sich nun entlang der normalen Achse zum Modell verschiebt.

  3. Wählen Sie im Fensterbereich Abschnitt eine der folgenden Optionen aus.
    Option   Beschreibung
    X-Y-Ebene
    Y-Z-Ebene
    X-Z-Ebene
    Flächenebene Wählen Sie zunächst eine Fläche und anschließend diese Option aus, um eine Schnittebene zu erstellen, die parallel zur ausgewählten Fläche ist. Durch das Doppelklicken auf eine Fläche wird diese Option ebenfalls aktiviert.
    Umkehren Wendet das Modell entlang der gegenwärtig angezeigten Ebene, damit die andere Seite des Modells angezeigt wird.
    Ansicht normal auf Ebene Zeigt das Modell normal zur Ebene an.
    Ebene ausblenden Zeigt die Schnittebene an oder blendet sie aus.
    Endkappe einblenden Zeigt die Kanten als mit Endkappen versehene Flächen an.

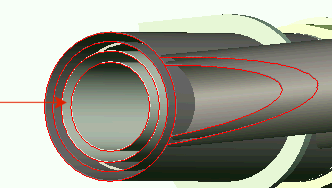

    Schnitt mit Endkappe und ausgefüllt
    Schnitt ohne Endkappe und hohl
  4. Um die Auswahl des Werkzeugs Abschnitt aufzuheben, klicken Sie erneut auf das Werkzeug.
