Aereo
|
Crea una sezione trasversale piana. |
|
Cilindro
|
Crea una sezione trasversale cilindrica. |
|
Entità di riferimento
|
Selezionare Piano 1, Piano 2 o Piano 3 come piano di riferimento per l'orientamento del piano di sezione. |
|
Inverti direzione di ritaglio
|
|
|
Distanza esagonale
|

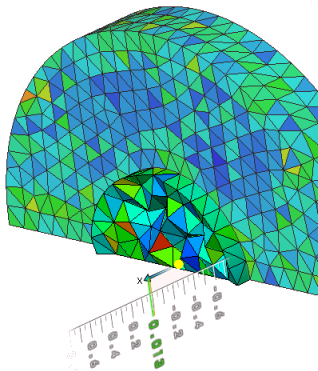

Imposta la distanza di offset misurata dall'entità di sezione selezionata. Posizionare dinamicamente il piano di sezione nell'area grafica spostando la freccia rossa.
|
|
Rotazione in X
|
Ruota l'entità di sezione selezionata lungo la direzione X. |
|
Rotazione in Y
|
Ruota l'entità di sezione selezionata lungo la direzione Y. |
|
Raggio
|
Imposta il raggio della sezione trasversale cilindrica. |
|
Opzioni
|
Selezionare una delle seguenti opzioni:
Mostra bordo mesh
|
Visualizza i bordi dell'elemento.
|
Mostra piano di sezione
|
Visualizza l'entità della sezione (piano o cilindro).
|
Grafico solo su sezione
|
Visualizza gli elementi della mesh che intersecano l'entità della sezione.
|
Mostra contorno sulla porzione non tagliata del modello
|
Visualizza i contorni del risultato sulla porzione non tagliata del modello. Se l'opzione è deselezionata, il programma visualizza la porzione non tagliata del modello nella modalità di vista ombreggiata.
|
Esplodi dopo il ritaglio
|
Disponibile per gli assiemi. Crea la sezione della mesh e quindi esplode il modello. Se l'opzione non è selezionata, il programma crea il grafico della sezione sulla vista esplosa.
|
Rifilatura attiva/non attiva
|
Alterna la visibilità della sezione della mesh.
|
Azzera
|
Riporta le selezioni ai valori di default.
|
|
