Saldature Instant3D

Instant3D è disponibile su parti di saldatura 2D e 3D.

Quadratini di trascinamento

Selezionare la faccia da trascinare. La freccia di trascinamento appare nella direzione più vicina disponibile per il trascinamento. È possibile spostare la saldatura per allungare i corpi attaccati e lo schizzo di guida.
Trascinare il quadratino.

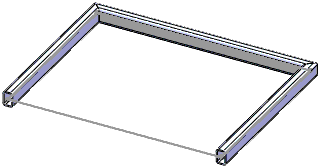

Parte di saldatura ridimensionata

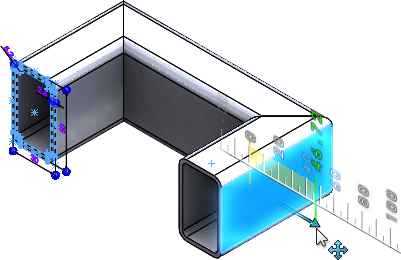

Trascinare una faccia finale per allungare il membro strutturale.
È possibile trascinare i quadratini anche se la faccia non è orientata sullo stesso piano dello schizzo di guida. Instant3D rispetta la direzione generale del quadratino di trascinamento, pertanto lo schizzo di guida e i corpi attaccati si espandono o contraggono.


Altri esempi

Mentre si trascina un segmento di membro strutturale, l'anteprima del segmento selezionato mostra la posizione.
Selezionare la faccia da trascinare del membro strutturale
Trascinare l'anteprima della nuova posizione
Posizione finale
