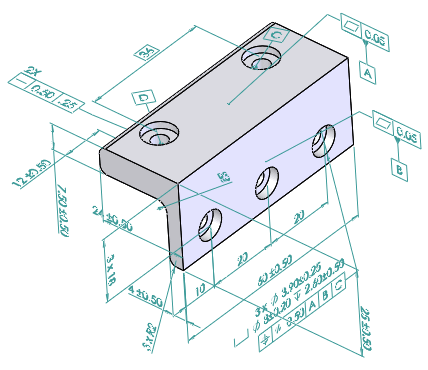

DimXpert per parti è un insieme di strumenti che si utilizzano per applicare quote e tolleranze a parti secondo i prerequisiti ASME Y14.41-2003 e ISO 16792:2006. Le tolleranze potranno quindi essere usate con TolAnalyst per effettuare l'analisi impilata sugli assiemi o con downstream CAM, altre analisi di tolleranza o applicazioni di metrologia.
Impostare Standard di disegno generale su ANSI (ASME) o ISO in .
Funzioni
DimXpert considera tutte le funzioni come funzioni di produzione. Ad esempio, una funzione shell creata nel mondo CAD, nel mondo della fabbricazione è considerata una cavità.
Funzioni di produzione supportate:
- Estrusione
- Smusso
- Cono
- Cilindro
- Tipi di funzione discreta
- Raccordo
- Foro lamato
- Foro svasato
- Foro semplice
- Interseca cerchio
- Linea d'intersezione
- Piano d'intersezione
- Punto d'intersezione
- Intaglio
- Piano
- Cavità
- Asola
- Superficie
- Larghezza
- Sfera
