È possibile visualizzare viste di disegno di tipo Modello, Relativa al modello o Predefinita come viste specchiate senza creare i componenti specchiati. La vista Proiettata e altre viste derivate utilizzano lo stato di visualizzazione specchiato della propria vista padre.
|

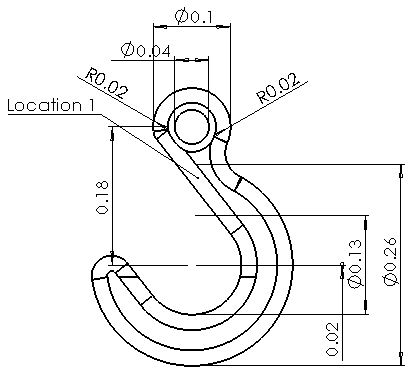

| Vista originale |
|

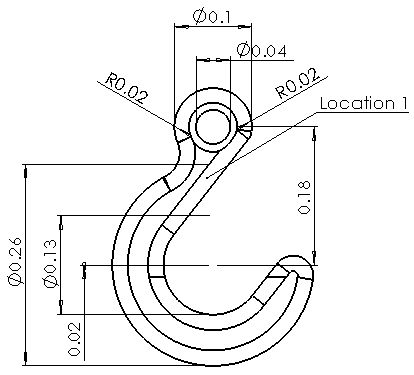

| Vista specchiata |
Per specchiare le viste di disegno:
- In un disegno, selezionare una vista di disegno di tipo Modello, Relativa al modello o Predefinita.
- Nel PropertyManager, in Orientamento, selezionare Specchia vista.
- In Specchia vista, selezionare Orizzontale o Verticale.
- Fare clic su
.
