Creazione di piani di taglio

Per visualizzare le parti interne di un modello, è possibile creare viste in sezione aggiungendo piani di taglio.

È possibile manipolare i piani di taglio utilizzando i controlli di spostamento standard. È possibile utilizzare più piani di taglio per sezionare ulteriormente il modello. Non vi è alcun limite.

In SOLIDWORKS Visualize Professional, è anche possibile animare l'effetto dei piani di taglio nello stesso modo in cui si anima un modello.

Per creare viste in sezione:

  1. Nella scheda Modelli della tavolozza, fare clic su Aggiungi e quindi su Nuovo piano di taglio.
    È anche possibile creare un piano di taglio facendo clic su Progetto > Modelli > Nuovo piano di taglio .

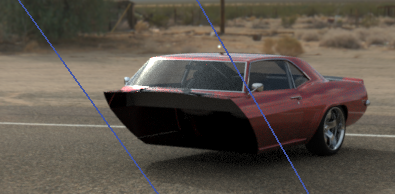

    Il piano di sezione viene visualizzato nella vista come un piano quasi trasparente, che si estende automaticamente sull'intero modello.

  2. Nell'albero dei modelli, selezionare il piano di taglio.
    I parametri del piano di taglio sono elencati nella sottoscheda Generale.
  3. Digitare un Nome per il piano.
    Facoltativamente, è anche possibile chiudere la geometria delle sezioni del piano di taglio. Selezionare Mostra estremità piani di taglio e specificare un Colore estremità.
  4. Nella sottoscheda Trasforma, utilizzare le opzioni Ruota e Trasforma per modificare l'orientamento del piano.
    • Per invertire il piano, fare clic su Ribalta.

    • Per ruotare il piano di 90º, fare clic su una delle opzioni in Ruota.

    • Per inclinare il piano, in Trasforma, modificare uno o più valori XYZ rotazione.

    È possibile anche usare il quadratino di ridimensionamento della trasformazione per modificare la posizione del piano. Per attivare il quadratino di ridimensionamento, fare clic con il pulsante destro del mouse sul piano di taglio nel Set di modelli e quindi fare clic su Manipola > spostamento.
    .

  5. Per aggiungere un piano di taglio aggiuntivo, fare clic su Nuovo piano di taglio.
  6. Selezionare il secondo piano e utilizzare gli stessi controlli per la manipolazione.
  7. Per nascondere o visualizzare un piano di taglio, nella scheda Modelli effettuare una delle seguenti operazioni:
    • Nell'albero dei modelli, fare clic con il pulsante destro del mouse sul piano di taglio e fare clic su Nascondi piano di taglio o Mostra piano di taglio.
    • Nella sotto-scheda Generale, selezionare o deselezionare Visibile.
  8. Per rimuovere un piano di taglio, fare clic con il pulsante destro del mouse sul piano di taglio nel Set di modelli e fare clic su Elimina.
È possibile animare questi piani di taglio anche in SOLIDWORKS Visualize Professional.

I piani di taglio influiscono su tutta la geometria in una scena. Non possono essere applicati solo a parti, gruppi o modelli specifici.
