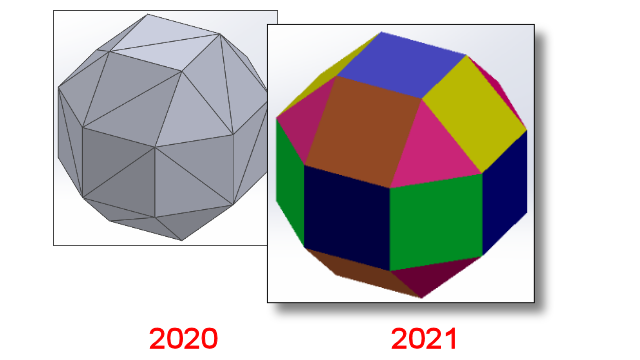

SOLIDWORKS® 2021 offre un supporto grafico esteso per i file 3MF.
3MF è un consorzio industriale che lavora per definire un formato di stampa 3D che consente alle applicazioni di progettazione di inviare modelli 3D ad alta fedeltà a un insieme di altre applicazioni, piattaforme, servizi e stampanti.
Gli elementi grafici seguenti vengono visualizzati in SOLIDWORKS quando si importano file 3MF:
| Elementi |
Corpo grafico |
Mesh BREP (aperta o chiusa) |
BREP classico (solido o aperto) |
| Colorazione per vertice |
Sì |
No |
No |
| Colorazione per faccia |
Sì |
No |
Sì |
| Decalcomanie |
Sì |
No |
No |
| Trame |
Sì |
No |
No |
| Trasparenza |
Sì |
Sì |
Sì |
Gli elementi grafici seguenti vengono esportati da SOLIDWORKS al formato 3MF:
- Il colore degli aspetti procedurali
- Texture di tutti i tipi di mappatura, come mappatura UV, mappatura di proiezione, mappatura cilindrica, mappatura a selezione e mappatura sferica
- Trasparenza
