BOM タブ - 溶接カットリスト/溶接 BOM(Bill of Materials Tab - Weldment Cut List or Weldment BOM)

BOM タブを使用して、溶接部品のカット リストや溶接 BOM を表示します。

溶接 BOM には構成部品と、溶接部品の構成部品全体の長さが表示されます。 カット リストには、カット長さと各構成部品の数量リストが含まれます。

カットリストや溶接 BOM は変更できず、カスタム BOM として保存することもできません。 カットリストまたは溶接 BOM は .csv ファイルとして開くことができます。

カット リストまたは溶接 BOM を表示するには：

マルチボディ部品を選択します。 BOM タブの BOM で、溶接カットリスト または 溶接BOM を選択します。

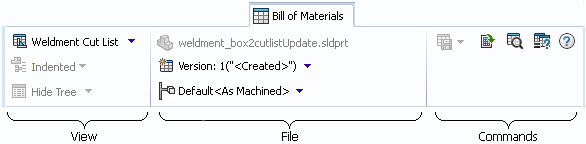

溶接 BOM と溶接カット リストの [部品表] ツールバーのレイアウトは同じです。

BOM_UI_Weldment_cutlist

表示（View）

部品表(Bill of Materials) 選択された BOM タイプ（溶接カット リスト または溶接 BOM ）。

File

作成法(Source) (読み取り専用) 溶接部品ファイル名です。
ファイルバージョン（File Version） ファイルのバージョン番号です。
Configuration コンフィギュレーション名です。

コマンド(Commands)

これらのコマンドは溶接カット リストと溶接 BOM の両方で使用できます。
BOM_UI_Open_as_CSV_file CSV として開く BOMをコンマによって区切られた Excel ファイルとして開きます。
検索 BOMで文字列を検索します。
比較 比較する 2 番目の BOM を選択できるように、[部品表] タブのレイアウトを変更します。
ヘルプ 状況依存ヘルプにアクセスします。

部品表プロパティ（BOM Table Properties）

溶接カット リストおよび溶接 BOM の列とフォーマットは、SOLIDWORKS PDM アドミニストレーターが作成した BOM テンプレートで定義されます。
